分布式光伏并网柜定制指南:精准匹配电网需求的三大关键维度

文章来源:https://www.cnboda.cn 发布时间:2025-04-21 浏览次数:8

分布式光伏系统中,并网柜是连接发电单元与电网的“智能关口”,承担着安全隔离、电能质量监控、并网控制等核心功能。随着光伏应用场景的多元化(如工商业屋顶、荒漠电站、户用储能等),电网接入需求差异显著,定制化分布式光伏并网柜已成为专业客户保障系统效率、安全与收益的关键选择。



一、分布式光伏并网柜的核心价值:安全与效率的双重保障

作为光伏系统的“中枢”,并网柜需实现三大核心功能:


安全隔离:通过断路器、熔断器快速切断故障电流,防止逆变器反送电或电网故障冲击;

电能质量监控:实时分析电压波动、谐波、三相不平衡等问题,确保并网电能符合国家标准;

并网控制策略:支持“自发自用+余电上网”或“全额上网”模式,动态调整发电与用电平衡。

定制优势:标准柜功能固化,难以适配复杂场景;而定制柜可针对电网接入要求、环境特性及项目目标,灵活集成功能模块,提升系统整体效益。

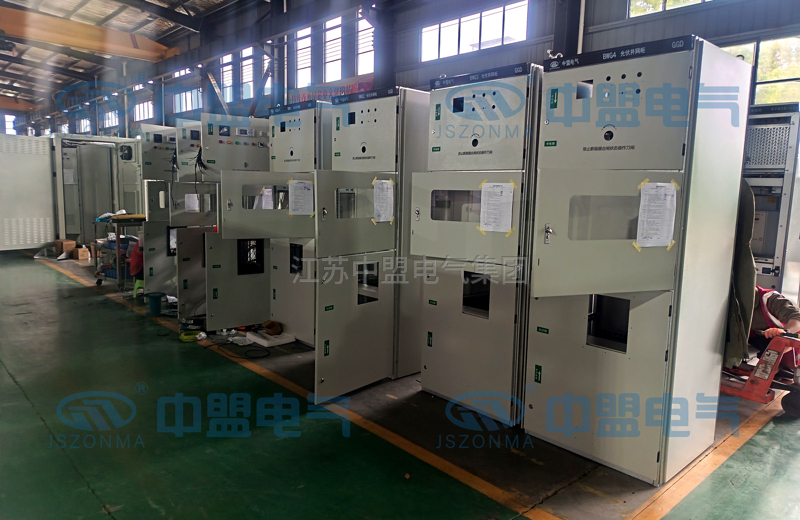

分布式光伏并网柜


二、三大典型场景下的定制需求解析

不同光伏项目对光伏并网柜的需求差异显著,定制方案需聚焦以下场景化痛点:


1. 多路MPPT输入场景(如跟踪式支架、多朝向方阵)

需求痛点:多个逆变器或跟踪系统需独立接入,标准柜端口不足或电流匹配不当;

定制方案:

模块化输入端口:按需求配置6~24路直流输入,支持不同规格逆变器混装;

智能汇流算法:内置MPPT效率优化策略,降低多路输入时的能量损耗。

2. 无功补偿与电压调节场景(如弱电网、高渗透区)

需求痛点:电网电压不稳定或需满足无功补偿考核要求;

定制方案:

集成APF/SVG装置:动态调节无功功率,提升电网稳定性;

宽电压适应技术:支持180V~480V宽电压并网,避免脱网风险。

3. 防逆流与零出口控制场景(如户用余电不上网)

需求痛点:需防止多余电能反送电网,或满足“零出口”补贴政策;

定制方案:

防逆流保护装置:毫秒级切断反送电流,符合IEEE1547标准;

储能接口预留:支持未来扩展储能系统,实现“自发自用+储能”闭环。



三、技术参数深度解读:精准匹配电网要求的选型逻辑

定制并网柜需围绕以下技术参数进行场景化设计:


参数类别               关键指标                                       场景匹配逻辑

电压等级 380V/400V/480V可选                        按当地电网电压等级及逆变器输出匹配

额定电流 630A~6300A(按需扩展)                根据系统总容量与未来扩容空间预留冗余

防护等级 IP54(户内)/IP65(户外)                适应沿海盐雾、荒漠沙尘等严苛环境

通讯协议 Modbus/RS485/CAN/以太网兼容        与逆变器、储能系统无缝对接,支持云平台

认证标准 IEC61439、GB7251.12、电网接入规范 确保符合当地电网并网要求与政策补贴门槛



四、定制并网柜的“技术+服务”双引擎

专业客户的定制选择,本质是选择可靠的技术保障与全生命周期服务:


核心技术支撑:

防孤岛算法:主动+被动检测结合,响应速度≤20ms;

模块化扩展架构:支持热插拔,扩容无需停机,保护投资。

服务承诺升级:

全流程技术对接:从电网接入方案仿真到现场调试,工程师1对1支持;

7×24h应急响应:48小时故障处理,备件先行机制减少停机损失。

结语:定制并网柜,解锁分布式光伏的“场景适配力”

在电网接入规范趋严、项目复杂度提升的背景下,“一刀切”的标准柜已无法满足专业需求。通过定制化设计,并网柜可精准匹配电网特性、环境挑战及项目目标,实现效率提升、成本优化与安全升级。
