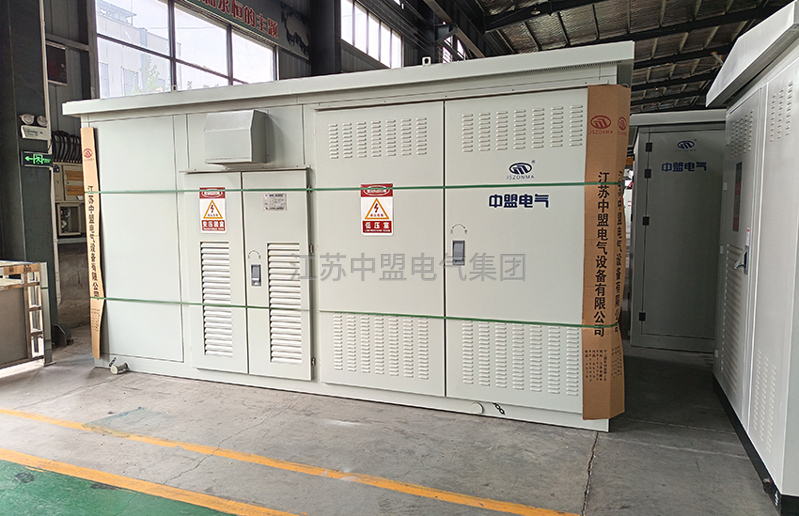

1600kVA 大容量充电桩箱变

产品定位

专为480kW 液冷超充站、重卡换电场站及光储充一体化电站打造的 1600kVA 大容量户外箱式变电站。作为超充时代的“动力心脏”，本产品集高承载、强抗冲击与智能温控于一体，解决多枪同充时的电压暂降与散热难题，是保障大型场站 24 小时满负荷运行的关键基础设施。

核心技术参数

• 额定容量：1600kVA（10kV/0.4kV）

• 绕组材质：全铜绕组（SCB13/SCB14 干变或 S13/S14 油浸式可选）

• 短路阻抗：6%（优化设计，抑制多桩同启冲击）

• 过载能力：强迫风冷（ANAF），支持 120% 长期过载

• 防护等级：IP54（防尘防溅水），适应沿海、高寒、高海拔环境

• 执行标准：GB/T 17467、GB 20052、NB/T 10923

核心优势

✅ 超大容量匹配：单台即可支持 2 套 600kW 超充堆或 12~15 台 120kW 直流桩同时运行，减少并网点数量，简化配电结构。

✅ 全铜芯·高能效：采用优质无氧铜绕组，电阻低、温升小、损耗低，满足国家二级能效标准，显著降低场站全生命周期用电成本。

✅ 抗冲击设计：Dyn11 接线组别 + 低短路阻抗，有效抑制充电桩整流产生的谐波与电压波动，保护敏感设备。

✅ 智能温控散热：标配强迫风冷系统与智能温控仪，确保高温环境下长期满载不降额。

✅ 电能质量治理：可选配 SVG 动态无功补偿，保证功率因数 ≥0.95，避免力调电费罚款。

结构特点

• 三室独立布局：高压室（负荷开关+熔断器/VS1 断路器）、变压器室、低压室（智能断路器+多回路出线）物理隔离，安全检修。

• 军工级箱体：≥2mm 镀锌钢板/不锈钢外壳，双层隔热顶盖，纳米防腐喷塑，盐雾试验 >1000h。

• 紧凑省地：典型尺寸约 4000×2000×2500mm，占地面积 <10㎡，适配城市边角地块与立体停车楼。

• 快速部署：工厂预制化生产，现场仅需吊装接线，大幅缩短建设周期。

厂家直供服务

作为1600kVA 充电桩箱变源头生产厂家，提供：

按需定制：容量微调、进出线方式、低压回路数、箱体材质/颜色/LOGO 定制。

工厂联调：出厂前完成高低压逻辑联锁与保护定值测试，确保现场“零调试”并网。

品质保障：每台设备通过工频耐压、回路电阻、温升试验，随货附全套试验报告与 CAD 图纸。

全国发货：专车直达工地，提供专业技术指导安装。

适用场景：城市核心区超充站、高速公路服务区、重卡/矿卡换电场站、港口岸电、工业园区光储充一体化电站。
