2.5MW储能PCS升压一体机

产品定位：专为2.5MW/5MWh单元化储能系统设计，集PCS储能变流器+升压变压器+高低压配电+智能监控于一体，适配1500V直流系统、10kV/35kV并网，是目前工商业储能放大版与新能源配储入门的"黄金功率档"。

一、产品概述

2.5MW储能PCS升压一体机将双向变流器（PCS）、升压干式/油浸式变压器、高压柜、低压配电、EMS接口、消防/动环高度集成于一台预制舱内，实现电池侧直流→中压交流的单舱转换。相比"PCS户外柜+箱变+高压柜"分体方案，现场电缆减少60%、安装工期缩短50%、占地节省30%以上。

江苏中盟电气此款机型基于自有变压器+高低压柜+PCS联调的全链路自控能力打造，支持高海拔、海边C5-M防腐、沙漠IP55等一地一策定制，标准机型20天交付、支持OEM/ODM贴牌。

20260318160304_74210

二、核心参数表

参数项	规格指标
额定功率	2500kW（支持双机并联至5MW）
直流侧	1500V系统，DC 600~900V / 400~900V宽范围
交流并网	10kV / 35kV（三相，可按需选6kV/6.3kV/10kV/35kV）
变压器	2750kVA干式（SCB14）或油浸式，0.69kV升10/35kV
PCS拓扑	三电平，最高效率≥99%，整机AC/AC效率98%~98.3%
功率因数	-1~+1可调，全功率段无功支撑
THD	≤3%（满载）
充放电响应	≤100ms，支持削峰填谷、恒功率/恒流模式
防护等级	IP54（标准）/ IP66（强化版）
工作温度	-40℃ ~ +55℃（宽温域）
海拔	2000m内不降容，2000m以上可定制加强（最高5000m）
通讯	RS485/CAN/以太网，Modbus-RTU/TCP、IEC 61850、IEC 104
舱体尺寸	约6058×2896×2438mm（20尺标准舱）或定制40尺
Weight	≤14t

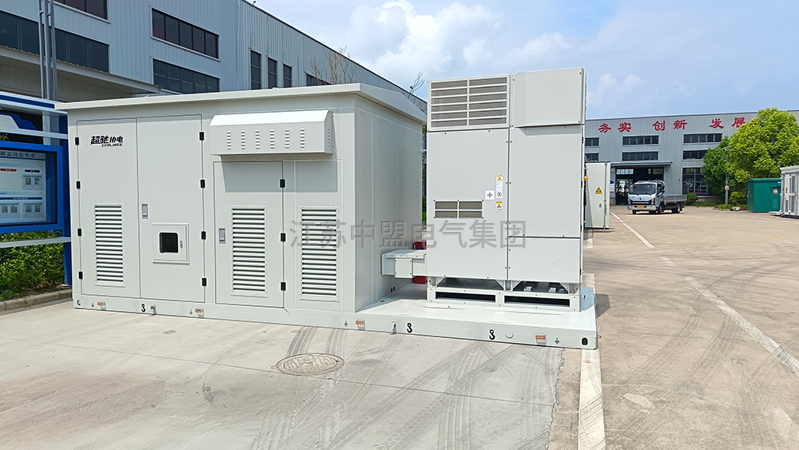

IMG_20250903_122314

三、五大核心优势

1. All-in-One高度集成，省地更省事

PCS、升压变、高压柜、低压配电、监控、消防六位一体，工厂预装预调，现场只需接电池侧直流+并网侧中压两根电缆，安装调试周期比传统分体方案缩短约50%。

2. 效率硬指标，峰值效率98%+

三电平拓扑+自研控制算法，PCS最高效率99%，整机AC/AC转换效率98.3%（中盟实测），充放电来回损耗压到最低，峰谷套利每一度电都算数。

3. 电网适配强，并网一次过

低电压穿越（LVRT）/高电压穿越（HVRT）满足 GB/T 36547-2018 全部工况

支持PQ/VF/VSG/黑启动多模式

已通过中国电科院全套型式试验，江苏盐城、山东德州等示范项目连续6个月带负荷验证

4. 场景定制，极端环境扛得住

5. 源头厂交付，OEM友好

徐州+宿迁双基地，2.5MW标准品20天交付，7天出图

支持LOGO替换、铭牌定制、UI界面个性化、通讯协议对接

电力工程施工总承包资质，CGC鉴衡+电科院报告齐全，并网资料包一站式输出

四、典型应用场景

工商业储能：2.5MW/5MWh单元，配套314Ah电芯（2~3簇即可组满），园区削峰填谷、需量管理

光伏/风电配储：平滑新能源出力，解决弃风弃光

独立共享储能：多台并联扩容，参与调频/备用/容量租赁

微电网/孤网：支持VSG构网、黑启动，海岛/矿区/边防适用

搭配建议：2.5MW PCS一体机 + 2~3台 1.25MWh~2.5MWh 电池舱（314Ah电芯）= 经典的5MWh单元，是当前1500V工商业放大与百MW级共享储能的"标准积木"。

五、为什么选中盟这款2.5MW？
