120kw充电桩箱变如何配置

文章来源：https://www.cnboda.cn 发布时间：2025-05-28 浏览次数：2

以下是针对120kW充电桩箱式变电站（简称“箱变”）的专业配置方案，涵盖电气设计、设备选型及安装要点，确保安全高效运行：

一、核心配置参数

1. 电气参数匹配

充电桩需求

单枪功率：120kW（直流快充桩典型功率）

输入电压：AC 380V ±10%

额定电流：120kW / (√3 × 380V × 0.95) ≈ 192A（按充电桩效率95%计算）

箱变容量计算

基础容量：120kW ÷ 0.95（充电桩效率） ≈ 126kVA

推荐选型：160kVA（预留20%余量应对负荷波动及扩容需求）

2. 高压侧配置（10kV进线）

组件                                      规格要求                                推荐品牌/型号

高压负荷开关 10kV，630A，带隔离断口              施耐德SF6/S1系列

熔断器                          10kV，50A（限流型）          ABB FUSE OT 50A

避雷器                         10kV，电站型氧化锌避雷器 西门子3EH1系列

计量单元                       0.2S级高压计量箱                威胜/林洋LYW3-10

3. 低压侧配置（380V出线）

组件 规格要求 功能说明

低压断路器 400A，三段式保护（ABB T7系列） 过载/短路/漏电保护

智能电表 0.5S级，RS485通讯（华立DTZ71） 实时监测电能质量

防逆流保护装置 具备逆功率检测功能 防止电流反向冲击电网

充电桩接口 4×120mm²铜缆+IP54防护端子箱 直连充电桩直流终端

二、关键设备选型建议

1. 变压器选型

类型：SCB13干式变压器（噪音≤55dB，防火等级F级）

能效等级：一级能效（空载损耗≤270W，负载损耗≤1650W@160kVA）

特殊设计：

配置温控系统（风机自动启停+超温报警）

环氧树脂浇注工艺（适应-25℃~+45℃环境）

2. 箱体结构设计

外壳材质：2mm冷轧钢板+防腐喷涂（户外防护等级IP34）

布局方案：

高压室（前部独立隔间，带机械联锁）

变压器室（居中，顶部设散热风道）

低压室（后部，含配电柜及通讯模块）

辅助功能：

烟雾报警+自动灭火装置（可选七氟丙烷系统）

视频监控接口（支持远程状态查询）

三、典型配置方案

场景1：单桩单枪配置

箱变容量：160kVA

输出回路：1路380V/250A（直供单台120kW充电桩）

扩展预留：低压柜预留1个400A断路器位

场景2：双枪轮充配置

箱变容量：200kVA

输出回路：2路380V/200A（支持双枪分时满功率运行）

智能调度：配置功率分配模块（按充电需求动态调整输出）

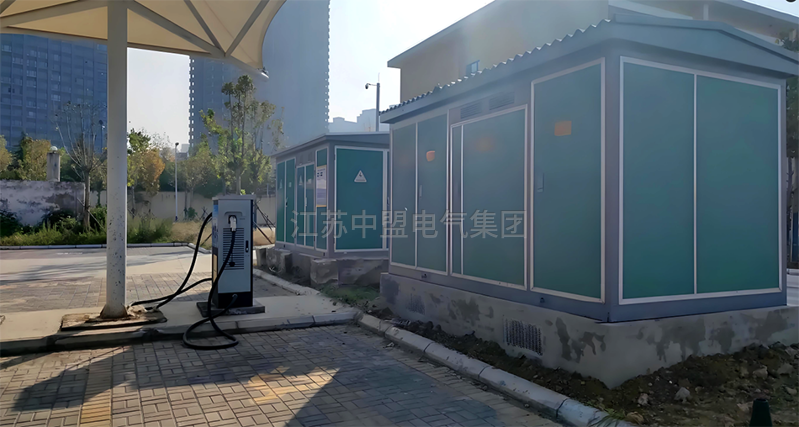

四、安装与运维要点

安装位置

距充电桩≤50米（减少线路压降，建议铜缆截面积≥120mm²）

基础高出地面300mm（防积水），周边预留1.5米检修通道

能效优化

加装无功补偿装置（将功率因数补偿至0.95以上）

夜间低谷时段启用变压器有载调压（节省电费支出）

安全规范

接地电阻≤4Ω（独立接地网+镀锌扁钢环网）

防雷等级：C级防雷器（冲击电流≥40kA）

智慧运维

接入充电站EMS系统（实时监测变压器温度、负载率）

配置IoT网关（支持手机APP接收过载/过热预警）

五、成本与收益分析

项目 单桩配置（160kVA） 双桩配置（200kVA）

设备采购成本 12-15万元 16-20万元

年损耗电费（按0.6元/度） ≈3800元 ≈5200元

投资回收期（日均服务8车次） 3.2-3.8年 2.8-3.5年
