10kV高压低压预装式变电站标准化设计方案

文章来源：https://www.cnboda.cn 发布时间：2025-11-10 浏览次数：1

设计深化：三大核心升级

本次方案在2020版基础上优化，聚焦“绿色、安全、灵活”：

高压柜选型：标准型删除SF₆气体绝缘柜，仅保留环保/固体/常压密封空气绝缘柜；紧凑型/替代型空间受限时仍可选SF₆。

环网柜配置：全面采用断路器间隔，取消负荷开关类柜型，提升分断与故障隔离能力。

变压器能效：强制选用S20型及以上硅钢或SH21型及以上非晶合金全密封油浸式变压器，落实能效提升计划。

系统参数：适配多元场景

电源与电压：50Hz，高压侧10kV（最高12kV），低压侧0.4kV；10kV中性点非有效接地（消弧线圈/小电阻），0.4kV直接接地。

短路电流：10kV≥20kA，0.4kV≥30kA，覆盖主流配电场景需求。

无功补偿：按变压器容量10%~30%配置，优化电能质量。

主变与进出线：灵活适配

提供400kVA、500kVA、630kVA三种容量：

高压侧：1~2回进线（按2回标准化设计）；

低压侧：4~6回出线，匹配不同负荷密度。

结构设计：标准化与安全并重

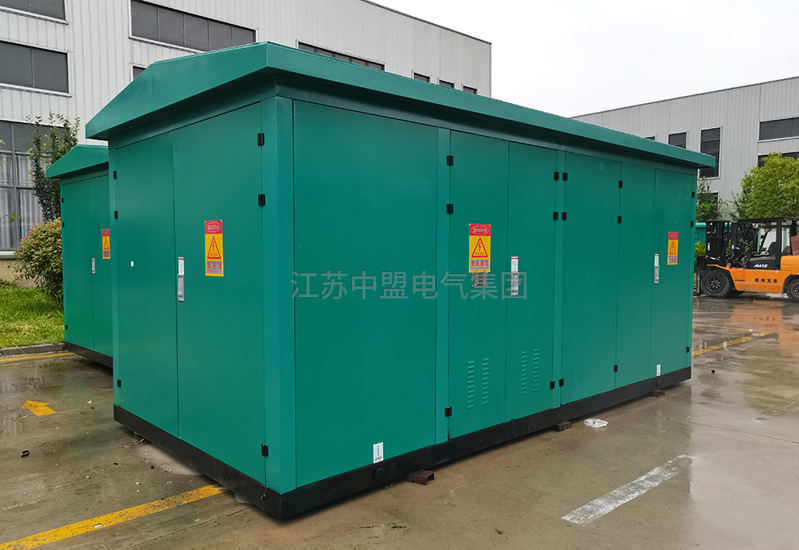

外形统一：金属/非金属箱体长3600mm（不含顶盖）×宽2200mm×高≤2500mm（含顶盖），通用互换。

功能分区：高压室（1100mm）、变压器室（1500mm）、低压室（1000mm），低压柜集成进线/出线（1200mm）与无功补偿（600mm），预留计量位。

安全细节：三室照明联动箱门开启；箱门防风钩；外壳防护≥IP33D，隔室≥IP2X，面板抗撞击≥IK10；120mm基座防潮。

总结：方案以标准化设计平衡灵活与效率，通过绿色选型、断路器升级及细节防护，为配电场景提供可靠、经济的解决方案。
