农光互补项目专用箱变怎么配？从选型到配置

文章来源：https://www.cnboda.cn 发布时间：2026-07-03 浏览次数：1

光伏板下种庄稼，箱变选型有讲究

农光互补——光伏发电与农业生产相结合的模式，在江苏、山东、河南等农业大省正快速推进。板上发电、板下种养，一块土地两份收益，既盘活了闲置土地资源，又为乡村振兴注入了绿色动能。



但很多农光互补项目的投资方和EPC总包方，在设备选型环节经常遇到一个实际问题：



农光互补项目用的箱变，和普通地面光伏电站用的箱变，到底有什么区别？应该怎么配？



为了帮助大家少走弯路，本文从农光互补项目的实际应用场景出发，梳理了专用箱变选型配置的几个关键要点。



01｜农光互补项目配电系统的三个特殊性

农光互补项目大多分布在农田、水塘、山坡等户外环境中，与工厂屋顶或地面电站相比，配电系统面临三个显著的差异。



环境湿度大、腐蚀性强



农田区域蒸发量大，尤其南方地区梅雨季节湿度长期在80%以上。箱变长期处于高湿、甚至凝露环境中，对设备的绝缘性能和外壳防腐能力提出了更高要求。此外，化肥、农药挥发产生的腐蚀性气体，也会加速金属部件的氧化。



供电可靠性要求高、夜间存在反向送电风险



光伏发电白天出力、夜间停机，但抽水灌溉、大棚温控、夜间补光等农业生产用电往往在夜间或清晨进行。这意味着箱变不仅需要完成白天的升压并网，还要在夜间承担从电网取电供农用的“反向供电”功能，对箱变的双方向运行适应性有特殊要求。



用地审批严格、设备占地面积受限



农光互补项目对土地利用率要求较高，配电设备占地需要尽可能集约，减少对耕种面积的影响。



这三个特点决定了：农光互补项目的箱变，不能简单套用常规地面电站的配置方案。



02｜农光互补箱变配置核心要点

要点一：变压器选型——防腐等级和防护等级要“加码”

常规地面光伏电站的箱变多放置在开阔荒地，环境相对干燥。农光互补项目则不同——箱变可能安装在田间地头，周边是长期灌溉的农田，空气湿度大、土壤含水率高。



建议配置：



外壳防腐处理不低于C4-M（中度腐蚀）等级，沿海或高湿地区建议C5-M（高度腐蚀）等级



箱体防护等级不低于IP54（壳体）和IP23（变压器室），有效防止凝露和粉尘侵入



变压器选用SCB系列环氧树脂浇注干式变压器，绝缘耐热等级H级（180℃），具备良好的防潮阻燃性能，更适合高湿农田环境



高低压室内标配除湿加热器，在湿度超标时自动启动，消除凝露隐患



中盟电气农光互补专用箱变的外壳采用覆铝锌板+高防腐户外粉末喷涂工艺，经盐雾试验验证，满足农田高湿环境下的长期防腐要求。



要点二：高压侧配置——保护要“灵敏”

农光互补项目的光伏阵列分布在农田中，线路长、分支多，高压侧的保护配置必须足够灵敏，才能快速隔离故障，避免影响整个方阵的发电。



建议配置：



10kV/35kV高压侧配置真空断路器+微机保护装置（而非负荷开关+熔断器组合），具备完善的过流、速断、零序保护功能



配置防孤岛保护和频率/电压越限保护，确保在电网失电时快速断开，保障检修安全



高压计量精度不低于0.5S级，满足上网电费结算要求



要点三：低压侧配置——要满足“反向供电”和“计量双方向”

农光互补项目白天光伏发电上网或自用，晚上从电网购电用于农业生产用电。因此低压侧需要同时支持两个方向的电能流动。



建议配置：



低压进线断路器选用四极框架断路器，具备双方向过流保护功能



配置双方向计量表计，分别计量光伏上网电量和农用电网购电量，满足供电公司对分布式光伏“自发自用、余电上网”或“全额上网”不同模式的计量要求



出线回路预留农业用电接口（水泵、大棚卷帘机、补光灯等），为后续农业用电接入预留空间



要点四：二次系统——要具备“远动通信”和“远程运维”能力

农光互补项目往往地处偏远，设备分散，运维人员不可能每个站点都常驻。这就要求箱变具备远程监控和故障预警能力。



建议配置：



通信管理机支持IEC 61850或IEC 101/104规约，与调度端可靠通信



上传运行数据至少包括：电压、电流、功率、电能、变压器温度、开关位置状态、保护动作信息



具备故障录波功能，便于远程分析故障原因



可选配手机APP远程巡检功能，运维人员无需到场即可查看设备运行状态

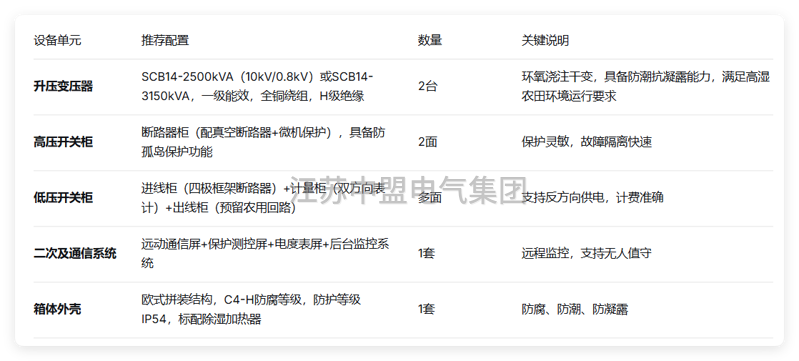

03｜农光互补项目典型配置方案（参考）

以下为5MW~8MW农光互补项目的推荐配置方案，具体以实际接入系统批复为准。





04｜为什么农光互补箱变更推荐“一二次融合”？

近年来，农光互补项目箱变越来越多地采用 “一二次融合” 的供应模式——即箱变厂家同时负责一次设备和二次保护通信系统的设计、生产、联调，整体交付。



原因在于：



避免现场联调难题：一二次设备在厂内已完成联调，现场只需接入电源和光纤，无需多厂家现场配合对点，调试时间缩短60%以上



责任主体单一：出了问题只需找箱变厂家一家解决，不存在一次设备厂家和二次厂家互相推诿的情况



资料统一完整：全套竣工资料由一家出具，格式统一、内容完整，验收效率大幅提高



江苏中盟电气具备电力工程总承包及承装（修、试）资质，可实现农光互补箱变的一二次融合设计、工厂预装联调、现场即插即用，已成功应用于多个农光互补项目。



05｜中盟电气农光互补专用箱变：针对农田环境深度定制

基于上述配置思路，江苏中盟电气推出了农光互补专用系列欧式箱变，在产品设计上做了以下针对性优化：



高防腐壳体：覆铝锌板+户外级粉末静电喷涂，盐雾试验验证，适配高湿、弱腐蚀性农田环境



防凝露系统：箱体内部标配智能除湿装置+加热器，温湿度自动控制，消除凝露隐患



全铜干变：SCB系列一级能效干式变压器，H级绝缘，防潮阻燃，满足高湿环境长期运行



一二次融合：保护、通信、计量在厂内完成联调，现场即插即用，缩短并网周期



双方向计量支持：满足光伏上网与农业购电双向计费需求，配置灵活



目前已服务农光互补项目数十个，覆盖江苏、山东、安徽、河南等地，所有设备均一次性通过供电公司并网验收，运行稳定可靠。



06｜选型建议与咨询

农光互补项目的箱变配置，需要在满足并网技术要求的同时，充分考虑农田环境的特殊性。防腐等级、防潮能力、双方向供电功能、一二次融合程度——这四个维度是选型时重点考察的方向。
