箱变容量选型：1000kVA~3150kVA各容量匹配什么项目？

文章来源：https://www.cnboda.cn 发布时间：2026-06-29 浏览次数：4

容量选大了浪费，选小了带不动—，很多客户，尤其是在项目的前期阶段的时候，总是会问我们选择多大容量的箱变适合，那么，这份对照表帮你找到“刚好合适”的那一台(仅供参考)



箱变容量选型，是项目前期设计中的关键一环。选小了，负载一上来变压器就过载，轻则跳闸影响生产，重则烧毁设备；选大了，初始采购成本增加，变压器长期处于低负载区间运行，空载损耗占比上升，综合不经济。



那么，1000kVA到3150kVA这个主流区间，各容量段究竟匹配什么类型的项目？



一、1000kVA~1250kVA —— 小型分布式光伏与中小型工商业配电

典型项目场景：



工商业屋顶分布式光伏（3~5MW规模）



中小型制造业工厂（机械加工、食品加工、轻纺等）



中型商业综合体、写字楼



充电桩场站（6~10个快充桩）



选型依据：该容量段为10KV直接接入的常见配置。以工商业屋顶光伏为例，一个5MW项目通常配置2台1250kVA箱变，通过双绕组升压后汇集至10KV并网柜。对于单纯配电场景，一台1250kVA箱变可承载约1000kW计算负荷，满足中型工厂的日常用电需求（含照明、空调及中小功率设备）。



选型注意事项：



光伏项目需注意逆变器交流侧容量与箱变容量的匹配，一般建议箱变容量不低于逆变器总额定出力的1.05倍。



工商业配电场景建议考察同时系数，避免按设备铭牌功率简单累加导致容量虚高。



二、1600kVA~2000kVA —— 中型光伏方阵与重载工业项目

典型项目场景：



集中式光伏电站（单方阵6~8MW）



大型制造业工厂（注塑、压铸、汽车零部件）



大型冷链物流园区



数据中心备用电源接入



选型依据：1600kVA和2000kVA是光伏电站中方阵划分的主力容量。以6MW光伏方阵为例，配置一台2000kVA箱变是较为经济的方案，可减少箱变台数，降低占地面积和综合造价。工业场景下，该容量段适用于变压器安装容量在1200kW~1600kW之间的重载车间，尤其适合负载率稳定在70%~80%的三班制生产线。

选型注意事项：



2000kVA以上箱变外形尺寸和重量显著增加，需提前确认现场运输通道和吊装条件。



工业场景建议选用油浸式变压器，过载能力强，耐冲击负荷性能优于干式。



三、2500kVA —— 大型光伏方阵与城市综合体

典型项目场景：



大型集中式光伏电站（单方阵8~10MW）



大型商业综合体+酒店+写字楼混合业态



大型医院、高校校区



工业园区集中配电节点



选型依据：2500kVA在光伏项目中逐渐成为主流选项——一个9MW方阵配置一台2500kVA箱变，比用两台1250kVA减少一台设备及对应基础施工成本。城市综合体中，该容量可承载约2000kW计算负荷，满足含中央空调、电梯、照明、充电桩等多业态的同时用电需求。



选型注意事项：



2500kVA等级要求高压侧短路容量满足电网接入条件，需在初步设计时与当地供电公司确认。



箱变散热设计需重点关注，尤其是布置在通风不良的地下或半地下场所时。



四、3150kVA —— 大型光伏升压站与大工业用户

典型项目场景：



大型集中式光伏电站（单方阵10~12MW）



大工业用户（水泥、化工、冶金等高能耗行业）



大型工业园区总配电所



储能电站升压并网



选型依据：3150kVA是10KV油浸式箱变的常规上限容量（再往上通常建议采用35KV或更高电压等级）。光伏场景下，一个12MW方阵可采用一台3150kVA箱变，最大限度减少设备台数。大工业用户中，3150kVA变压器可承载约2500kW持续负荷，适用于生产线密集、用电负荷平稳的大型车间。



选型注意事项：

3150kVA箱变重量常超过8吨，需确保运输道路和起吊设备满足要求。



该容量等级建议配齐负荷开关+熔断器组合或断路器保护方案，不宜简化配置。



储能配套场景需额外关注双向潮流对保护定值的影响，建议选用支持逆功率保护功能的测控装置。

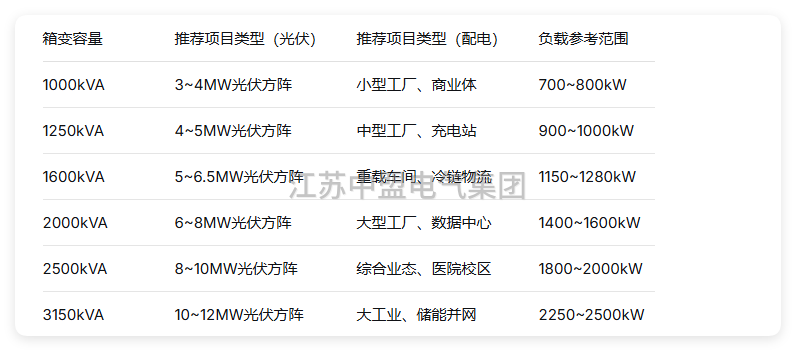

五、容量选型快速对照表：



选型建议：把“对照表”当作起点，而非终点

以上容量与项目的对应关系，是基于行业通用设计规范的经验总结。但每个项目的负荷性质、地理环境、并网条件和预算约束各不相同，建议在对照表基础上，委托专业设计院或箱变厂家进行详细的负荷计算与短路电流校验。



江苏中盟电气可依据项目实际需求，提供免费初步选型方案与容量核算服务，协助EPC总包及业主方确定技术经济性俱佳的配置方案。如需针对具体项目沟通选型细节，欢迎联系其技术商务部获取一对一支持。
