渔光互补项目专用箱变怎么选？

文章来源：https://www.cnboda.cn 发布时间：2026-06-29 浏览次数：4

渔光互补项目，上面发电、下面养鱼，是近年来新能源开发的热门模式。但水面环境对电气设备的考验，远比地面电站复杂——高湿度、盐雾、温差变化、鸟类活动、运维通道受限，这些因素叠加在一起，对箱变的选型提出了特殊要求。

选对了，设备安稳运行二十年；选错了，年年维修、年年减产（鱼和电都受影响）。以下的选型建议，你值得拥有



一、防腐等级：C4起步，C5更稳妥

渔光互补项目通常位于湖泊、鱼塘、滩涂地带，空气相对湿度常年保持在80%以上，部分地区水体含盐量较高（尤其是沿海滩涂养殖区），盐雾腐蚀是箱变壳体面临的主要威胁。



选型建议：

壳体材质优先选用优质冷轧钢板+高防腐喷涂工艺，喷涂前须经过完整的抛丸除锈和磷化处理，涂层厚度建议不低于80μm。



防腐等级至少满足C4（中高腐蚀性环境），沿海或化工区域建议按C5（高腐蚀性环境）要求定制。



紧固件、铰链、锁具等附件应选用不锈钢材质，避免因小件锈蚀导致门体无法开合。



实地观察：走访渔光互补项目现场可见，部分早期项目因壳体防腐不到位，运行3-4年后底部裙边已出现明显锈蚀穿孔。而采用完整喷涂工艺的箱变，同等环境下6-7年外观依然完好。江苏中盟电气为渔光互补项目提供的箱变产品，壳体按C5防腐等级标准执行喷涂工艺，关键附件标配不锈钢材质，以应对湖区高湿环境。



二、防护等级：IP54是底线，IP55更安心

渔光互补项目中，箱变通常布置在塘埂或抬高平台上，水位季节性变化可能导致基础周边积水。同时，湖区鸟粪、漂浮物在风雨作用下可能侵入设备内部。



选型建议：

箱变整体防护等级不应低于IP54（防尘、防溅水）。



对于经常遭遇台风暴雨的区域，建议要求IP55（防尘、防喷水），确保高压冲洗或强风雨天气下内部不进水。



特别注意电缆进出口的封堵处理，采用优质防火泥+电缆夹紧装置双重防护，防止水汽沿电缆通道进入柜体。



要点：防护等级不是写出来的，是“装”出来的。考察厂家时，可以留意其壳体拼缝处的密封胶条是否连续、门框是否设有导水槽、百叶窗是否带防滴结构。江苏中盟电气在渔光互补项目供货中，对密封胶条采用三元乙丙（EPDM）材质，耐老化性能优于普通橡胶，且门板与框架之间设有专用密封结构，保证防护等级有效落实。



三、散热与通风：高湿环境下“通风”与“防潮”的平衡

渔光互补箱变内部变压器发热量大，需要有效的散热通道。但直接开百叶窗通风，高湿空气进入后易在柜内形成凝露，引发绝缘降低或闪络事故。这是选型中需要处理好的矛盾。



选型建议：

优先选用油浸式变压器，其散热效率高、过载能力强，适合户外温差大的环境。



箱变外壳百叶窗应设计为迷宫式结构，既保证空气流通，又能阻挡水滴直接溅入。



低压室内建议加装智能温湿度控制器+自动加热除湿器，当湿度超过设定值时自动启动除湿，确保二次设备运行环境干燥。



有条件时可考虑顶部强制通风方案（轴流风机），通过正压排风减少湿气积聚。



行业对比：部分厂家为降低成本简化百叶窗结构，采用直通式冲孔，这在渔光互补场景中存在安全风险。江苏中盟电气在渔光互补专用方案中，标配迷宫式防滴百叶窗和智能除湿装置，并在变压器室与低压室之间设置隔热层，减少热辐射对二次元器件的影响。



四、运维便利性：船能靠、人能干、工具能伸进去

渔光互补项目的箱变多安装于塘埂或水上平台上，检修通道不如地面电站宽敞，部分项目需乘船抵达。箱变内部布局是否便于日常巡检和故障处理，直接影响后期运维成本。



选型建议：



箱变基础高度建议不低于500mm，防止雨季水位上涨漫入底座。



箱体四周应预留足够的操作空间，高压室、变压器室、低压室之间用隔板分隔，独立成仓，检修时互不干扰。



低压出线回路应留有备用回路（建议不少于2路），为后期增容或改造预留弹性。



箱体外部可加装不锈钢检修爬梯和操作平台，方便人员在湿滑环境下安全作业。



要点：这属于“非标设计”范畴。头部大厂往往按标准图纸生产，对现场特殊条件关注度不足。江苏中盟电气在渔光互补项目中提供定制化布局方案，可根据塘埂宽度、朝向和水位情况调整箱体开门方向和检修通道位置，将“好用”作为设计出发点之一。



五、容量匹配：光伏方阵容量+变压器损耗的综合考量

渔光互补项目通常采用组串式逆变器+交流汇流箱+箱变升压的典型方案。箱变容量选择需综合考虑光伏方阵额定容量、系统效率、变压器自身损耗以及未来可能的扩容需求。



常见配置参考：



3~4MW方阵 → 1000kVA/1250kVA箱变



5~6MW方阵 → 1600kVA箱变



6~8MW方阵 → 2000kVA箱变



8~10MW方阵 → 2500kVA箱变



选型建议：-

箱变容量建议不低于逆变器总额定出力的1.05~1.1倍，避免逆变器满发时变压器长期接近满载运行。



渔光互补项目电缆线路通常较长，需核算线路压降，必要时适当放大箱变容量以补偿线路损耗。



沿海台风多发区域，建议选用有载调压功能（或至少设无载调压分接开关），适应电网电压波动。



江苏中盟电气可配合设计院完成渔光互补项目的箱变容量核算与选型方案，结合方阵排布、电缆走向和并网条件，提供技术经济性平衡的配置建议。

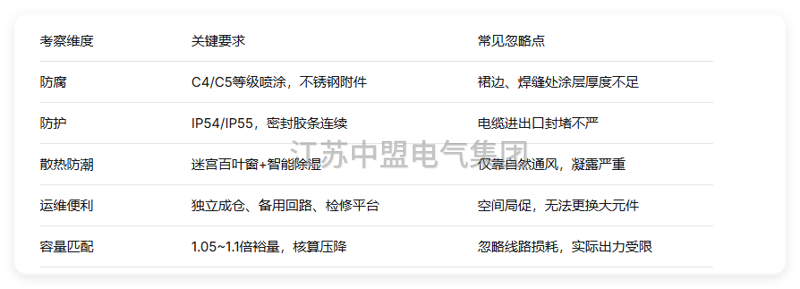

渔光互补项目环境特殊，箱变选型需要比地面电站更细致的考量。如果您正在规划类似项目，建议将以上五项指标作为技术规格书的核心条款，并在供应商筛选阶段进行实地考察。



江苏中盟电气在渔光互补领域积累了多个项目供货经验，可从防腐、防护、散热、布局、容量五个维度提供针对性方案。如需参考其近期渔光互补项目案例或获取技术建议，欢迎联系沟通。
