荒漠光伏电站箱变选型：抗风沙、耐高温、防腐蚀，一个都不能少

文章来源：https://www.cnboda.cn 发布时间：2026-07-14 浏览次数：2

核心洞察： 中国光伏装机从715GW迈向2383GW的征途中，荒漠戈壁已成为大型地面电站的主战场。然而，这里没有温柔的东南风，只有年均8级以上大风天数超过50天、夏季地表温度超70℃、昼夜温差达40℃以上的极端环境。对于箱变而言，这不再是"加分项"的比拼，而是一场关于生存的极限挑战——抗风沙、耐高温、防腐蚀，缺一不可，失一则溃。



一、 生死关：抗风沙——不只是"密封"那么简单

荒漠风沙对箱变的破坏是物理性+化学性的双重打击：粒径小于0.1mm的粉尘在8级以上风速下拥有类似喷砂的切削力，可穿透普通密封胶条，磨损高压开关动作机构，导致操作失灵。



中盟电气抗风沙技术矩阵：



迷宫式多层密封结构：传统箱变采用单层胶条密封，在风沙环境下3个月内即老化失效。中盟电气专门设计的三重迷宫式密封+氟橡胶胶条方案，将沙尘进入率降低95%以上。高压室/低压室防护等级直接拉升至IP65（远超常规IP54），即使面对12级沙尘暴，内部元器件依然洁净如初。



正压防尘系统（可选）：针对特级风沙区域，箱变内部可配置微正压装置——通过进气口加装高效过滤器的风机持续向箱内注入洁净空气，使内部压力略高于外部，从根本上杜绝沙尘通过任何微小缝隙渗透。



高压开关的沙漠化改造：与施耐德/ABB战略合作定制的高压负荷开关，其操作机构腔体采用全密封充气（SF6）结构，将机械传动部件完全隔离于沙尘环境之外，动作寿命在风沙工况下依然保持10000次以上。



母线系统的抗沙尘设计：采用全绝缘铜管母线替代传统裸母线，所有连接点采用梨形触头+弹簧压紧结构，避免沙尘在母排表面积聚引发爬电或短路风险。



二、 第二道生死关：耐高温——从"散热"到"热控"的升维

荒漠地表温度可达70℃以上，箱变内部变压器和开关设备的发热量叠加环境热量，若散热能力不足，温升超标将直接导致：变压器绝缘寿命每升高8℃减半、断路器热脱扣误动作、智能终端死机重启。



中盟电气高温耐受技术体系：



变压器"降容不降寿"设计：在荒漠高温场景中，中盟电气采用H级绝缘（耐温180℃）干式变压器或高燃点天然酯绝缘油（燃点>350℃）油浸式变压器，配合叠片铁心采用激光刻痕工艺降低空载损耗，从热源源头减少发热量。在同等负载下，绕组温升比常规设计低15~20K，为安全运行预留充足裕度。



智能强制风冷+风道优化：箱变冷却系统不再采用简单的前进风后出风，而是通过CFD流场仿真优化，设计出迂回式风道，让冷风必须流经变压器和高压柜的所有散热面后再排出。配合温度传感器+PID智能调速风机系统，在环境温度55℃以下时自然冷却，超过55℃自动启动强制风冷，做到能效与散热的动态平衡。



高反射率热隔离涂层：箱变外壳采用聚氨酯隔热夹芯板+高反射率（反射率>85%）氟碳漆面层，将阳光辐射热阻隔于箱体之外，结合双层顶盖+空气隔热层设计，使箱体内部空腔温度较传统方案降低10℃以上。



变压器过载能力挖掘：通过预埋在绕组内的光纤测温传感器实时监测热点温度，结合动态负荷管理算法，允许箱变在夜间或阴天环境温度下降时段，向逆变器发送允许超发指令，安全挖掘变压器隐藏容量达8%-10%。



三、 第三道生死关：防腐蚀——看不见的慢性杀手

荒漠虽干燥，但腐蚀因子毫不逊色于沿海。戈壁土壤中的氯离子、硫酸盐以及昼夜温差导致的凝露，对箱变金属结构造成电化学腐蚀。许多荒漠电站运行3年后，箱变外壳锈穿、接地铜排腐蚀断裂的案例比比皆是。



中盟电气全维度防腐方案：



重防腐涂装体系：执行C5-M级（高腐蚀性） 防腐标准，采用环氧富锌底漆（锌粉含量>80%）+ 环氧云铁中间漆 + 聚氨酯面漆三层涂层体系，总干膜厚度≥280μm，盐雾试验通过1000小时以上。



不锈钢+铝合金材料升级：箱体铰链、门锁、通风百叶等薄弱环节全部采用304不锈钢；箱体框架及底座采用热镀锌（镀锌层厚度≥85μm）+ 环氧涂层双重防护；箱顶采用铝合金材质，从根本上杜绝锈蚀。



凝露主动防治系统：荒漠昼夜温差极易在夜间产生凝露，附着在元器件表面形成电解液膜。中盟电气配置智能温湿度控制器+除湿机/加热器联动系统，当湿度>80%RH时自动加热除湿，确保柜内微环境始终处于无凝露安全区。高压室内的绝缘支撑件选用憎水性硅橡胶材质，表面水滴接触角>100°，使凝露无法形成连续水膜。



接地系统的双金属防腐：针对荒漠高电阻率土壤，接地采用铜覆钢材料，且所有连接点采用放热焊接（非螺栓连接），配合阴极保护设计，确保接地电阻在25年内稳定达标。



四、 方案：中盟电气荒漠型光伏升压箱变——三大技术的系统集成

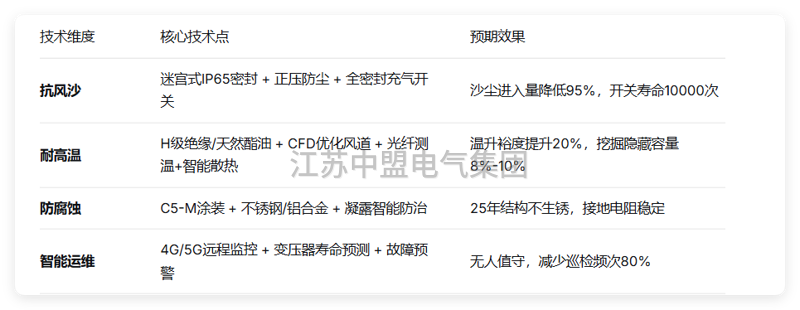

不是简单的"堆料"，而是系统级的整合优化。中盟电气荒漠型箱变将抗风沙、耐高温、防腐蚀三大技术模块融合为一套完整的技术解决方案：





五、 技术保障：施耐德/ABB战略合作，高端元器件支撑极端工况

荒漠环境中，元器件质量是系统可靠性的基石。中盟电气依托与施耐德、ABB的战略合作，关键元器件全部采用国际一线品牌沙漠型/高海拔型专属型号：



高压开关：施耐德/ABB沙漠型SF6负荷开关/真空断路器，防腐等级C5-M，操作机构全密封，适应-40℃~+70℃环境。



智能终端：宽温型工业级芯片（-40℃~+85℃），全密封防水设计，具备防沙尘透气阀。



绝缘材料：所有外绝缘爬距按Ⅳ级污秽等级设计，爬电比距≥31mm/kV，远超常规标准。



六、 典型案例：中盟电气荒漠光伏项目实践（建议添加贵司实绩）

新疆哈密50MW光伏治沙项目（配置2000kVA荒漠型箱变×25台），采用天然酯绝缘油+IP65密封+智能风冷方案，历经连续两年夏季地表70℃实测，设备投运率99.8%。



青海海西100MW光储一体化项目，全部箱变配置凝露防治系统及重防腐涂层，并网运行3年，无一起因环境导致的绝缘故障。
