做工商业分布式光伏项目，选箱变这事儿说难不难，说简单也绝不简单。地面电站场地开阔，设备怎么摆都行；但到了工商业屋顶——空间寸土寸金，承重捉襟见肘，环境敏感复杂——箱变选型的逻辑，跟地面电站完全是两个世界。



一、容量选型：不大不小，刚刚好才是真功夫

（一）别照搬地面电站公式，屋顶项目有自己的“黄金区间”

地面电站变压器经济负载率通常取70%~80%，但工商业屋顶项目有三个独特约束，决定了容量选型更倾向于“趋紧”而非“宽松”：



屋顶可用面积往往限制了组件装机上限，变压器容量如果选得过大，负载率长期偏低，空载损耗占比上升，经济性变差。



老旧厂房屋顶承重有限，大容量箱变自重更重，可能超出屋顶结构承载能力，需要额外加固，成本陡增。



开关站/配电房占地极其有限，很多项目甚至没有独立的设备平台，箱变只能放在地面角落或屋顶边缘，尺寸和重量都受到硬性约束。



推荐选型原则：计算负载率落在70%~85%区间，即为工商业屋顶项目的“黄金负载率带”。



（二）实战案例：3MW屋顶项目该怎么配？

以某3MW工商业屋顶光伏为例，交流侧逆变器总额定输出功率为3000kW：



若选用1台 SCB14-2500/10 箱变：额定容量2500kVA，负载率 ≈ 3000÷2500 = 120%——严重过载，高温天必跳闸。



若选用1台 SCB14-3150/10 箱变：额定容量3150kVA，负载率 ≈ 3000÷3150 ≈ 95%——依然偏高，无裕量应对“云边效应”瞬时过冲。



若选用1台 SCB14-4000/10 箱变：额定容量4000kVA，负载率 ≈ 3000÷4000 = 75%——落于黄金区间，且留有足够裕量应对辐照尖峰。



结论：3MW交流侧容量，推荐配置1台4000kVA箱变，或2台2000kVA箱变并列运行（更适合屋顶分散布局）。



（三）别忘了“通道尺寸”这个硬约束

很多工商业屋顶项目的箱变必须经过货梯、消防通道、厂区大门等狭窄空间才能就位。容量每大一档，箱变外形尺寸和重量同步增加。

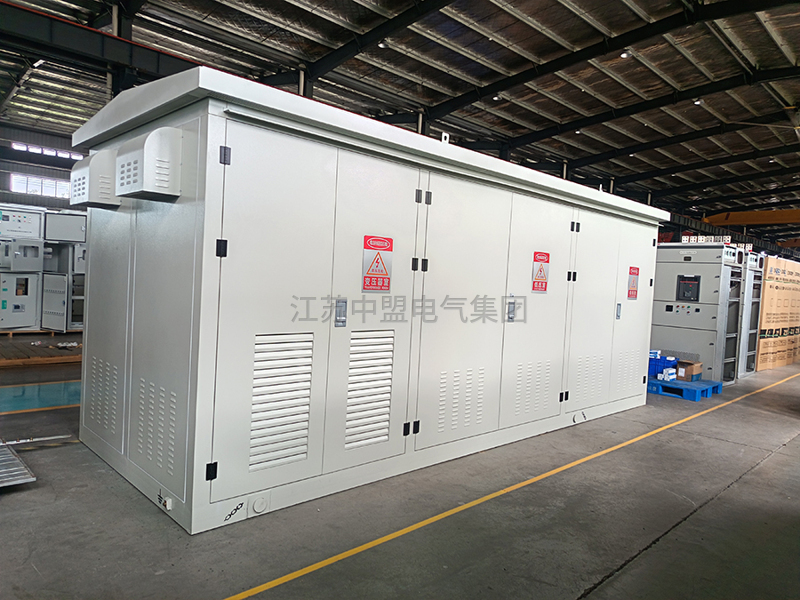

采购技巧：询价时要求供应商提供“极限瘦身方案” ——在保证内部电气安全净距的前提下，将箱变宽度压缩至低。有经验的厂家（如江苏中盟电气集团）能根据现场实测通道尺寸，重新排布高压室、变压器室、低压室的“品字型”或“目字型”布局，将宽度压缩20~30公分，确保设备顺利进场。如果不提前核实通道尺寸，设备到了现场进不去，二次拆装和吊装费用足够让你后悔莫及。



二、散热设计：屋顶的“高温烤验”

（一）屋顶微气候比地面恶劣得多

工商业屋顶，尤其是彩钢瓦屋面，夏季正午表面温度可飙升至 60℃~70℃，箱变就安装在这样的高温环境中。变压器铭牌上的额定容量通常对应 40℃ 高环境温度，温度每升高 6℃，绝缘寿命缩短约一半。



屋顶高温+变压器自身发热，如果不做针对性散热设计，箱变内的变压器实际寿命可能只有设计寿命（25年）的一半甚至更短。



（二）散热设计的三道防线

第一道防线：箱体通风结构



✅ 变压器室顶部设置自然对流散热口，利用热空气上升形成烟囱效应；



✅ 底部设置强制进风百叶窗（带防虫网），冷空气从底部进入，热空气从顶部排出；



✅ 箱体内部通道宽度足够，确保热空气流通路径顺畅，不留“热死角”。



第二道防线：强迫风冷（AF）系统



变压器自带温控器，当绕组温度达到设定阈值（通常为100℃）时，自动启动底部轴流风机，加大空气对流散热。AF模式下，变压器允许短时过载运行（通常120%负载率可连续运行2小时），从容应对夏季正午的辐照高峰。



关键指标：风机品牌和备用机制——劣质风机在持续高温环境下容易损坏，建议选用EBM或同等一线品牌风机，并配置“一用一备”双风机系统。



第三道防线：变压器本身的热性能裕量（降容修正）



对于夏季极端高温地区（如南方沿海城市），建议在选型时就考虑环境温度修正系数：



等效容量 = 额定容量 × √[（θ_max - 环境温度）/（θ_max - 40℃）]



当环境温度高于40℃时，变压器的实际可用容量会下降。若项目地夏季极端温度达到45℃以上，建议直接升一档选型（如4000kVA改为5000kVA），避免夏季长期过载运行。



（三）采购验收要点

✅ 要求供应商在出厂报告中提供 “AN/AF两种冷却方式下的温升试验数据”，确认AF模式下温升裕量充足。



✅ 要求提供 “箱变内部热仿真报告”（头部厂家具备此能力），验证通风设计是否有效，热点区域温度是否可控。



✅ 现场验收时，用红外热成像仪扫描箱变外壳和变压器本体，确认无异常热点。



三、噪音控制：别让“嗡嗡声”成为邻里纠纷的导火索

（一）工商业屋顶噪声敏感度极高

厂房办公楼相邻：员工办公、会议受低频噪声干扰；



园区内有居民楼或酒店：夜间噪声投诉风险极高；



城市商业综合体：环保验收对噪声有硬性指标。



GB 3096-2008《声环境质量标准》 对2类声环境功能区（居住、商业混合区）昼间噪声限值为 60dB，夜间为 50dB。如果箱变紧邻居民楼或酒店，夜间必须控制在 50dB以下才算“安全”。



常规干式变压器在自然冷却（AN）模式下，1m处噪声约为 58~62dB，在安静夜间环境下足以引发投诉——而在工商业屋顶场景中，箱变与办公区、居民区的距离可能仅数米甚至垂直相邻，噪声问题比地面电站更加敏感。

降噪措施	降噪效果	成本增量	适用场景
选用低噪音变压器（优质硅钢片+优化铁心接缝）	降低3~5dB	较小	所有项目
箱体加装隔音棉（内壁敷设吸音材料）	降低3~8dB	中等	临近办公区/住宅区
加装隔音罩（全封闭或半封闭）	降低10~15dB	较高	紧邻居民楼
消声通风通道	降低5~10dB	中等	需兼顾散热的项目
选用S22油浸式变压器替代干变	降低5~8dB	相当	对噪音极度敏感且可设置独立变压器间的场景

经济性对比： 加装隔音罩方案约增加投资2~3万元，但可以避免后期因投诉引起的整改费用（约5~10万元）和电站停运损失——花小钱买太平，这笔账要算清楚。



（三）采购建议

✅ 在技术协议中明确 “1m处噪音≤55dB（AN模式）” 或根据环评要求设定具体限值，约定交货时测试验证。



✅ 要求供应商提供第三方噪音检测报告，而非仅靠自测数据——实测噪音往往比宣称值高3~5dB。



✅ 针对紧邻居民区的项目，建议选用油浸式变压器方案（S22一级能效），同等容量下噪音比干变低5~8dB，且过载能力更强——但需考虑油变需独立变压器室的防火规范要求。



三大要点之外的“隐形维度”

能效等级：省钱还是省心？

容量、散热、噪音是“及格线”，能效等级则是“加分项”。工商业屋顶光伏项目持有期通常超过15年，一级能效SCB14相比SCB13的25年综合收益差约4~6万元，足以覆盖增量投资。对于自持型项目，建议无脑上SCB14；对于5年内计划转让的项目，SCB13即可。



施工配合：吊装方案必须提前敲定

工商业屋顶箱变的吊装是高风险环节。采购合同中必须明确：



吊装方式：汽车吊直接吊至屋顶，还是需拆解后通过货梯运输再组装？



吊装责任归属：由供应商负责吊装就位，还是EPC总包自行安排？吊装过程中损坏设备由谁承担？



吊装通道预留：供应商应提供外形尺寸图和重心位置图，便于现场制定吊装方案。
