双碳时代储能新标杆：组串式储能变流升压一体机

文章来源：https://www.cnboda.cn 发布时间：2025-06-27 浏览次数：2

针对分布式能源接入、工商业储能及电网调峰等场景的高效需求，江苏中盟电气匠心推出组串式储能变流升压一体机，以创新集成设计重构储能系统架构，打造集"能量转换-智能调控-高效升压"于一体的全场景解决方案，为能源存储与利用注入智慧动能。



一、全集成架构：重新定义储能系统效率

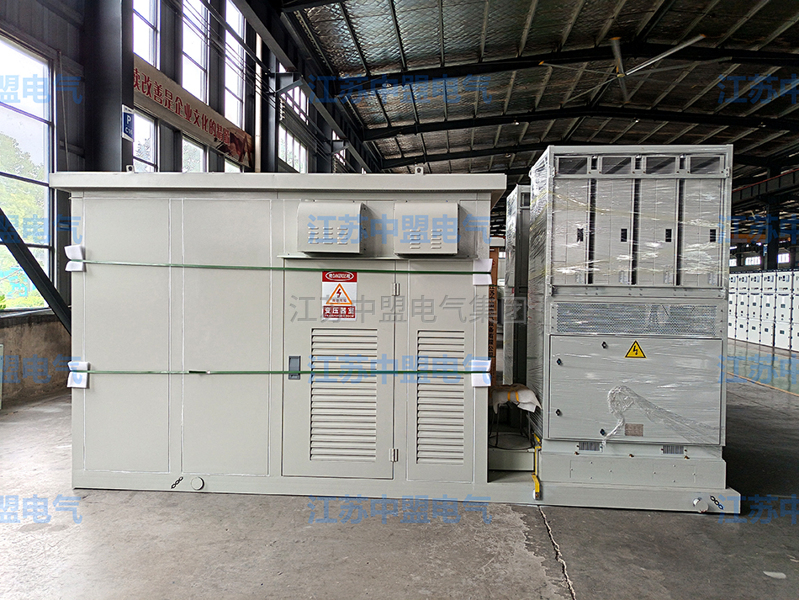

区别于传统分散式储能方案，本产品采用箱变箱体与两台储能变流器深度融合的一体化设计，将能量变换、升压传输、智能控制等功能集成于标准化工业箱体，占地面积较传统方案缩减30%，施工周期缩短40%，显著降低工程成本与现场调试难度。箱体内部采用四区分层布局：



变压器室：搭载一台高效节能的SCB13型1250kVA干式变压器，采用H级绝缘材料与智能温控系统，空载损耗较国家标准降低20%，噪音控制在65dB以内，满足商业楼宇、工业园区等对环境友好的严苛要求；

高压室：配置高性能高压开关设备，内置电缆密封接头与绝缘防护装置，支持10kV/35kV电网标准接入，通过IP55防护等级箱体实现全天候防护；

低压室：集成两台模块化储能变流器，支持0.5C充放电速率，内置DSP数字控制系统，实现功率因数≥0.99的高精度电能质量控制；

通讯室：预留5G/4G/Wi-Fi多模通讯接口，搭载边缘计算模块，支持远程监控、故障诊断与集群调度，构建"云-边-端"一体化管理平台。

二、高效能量链路：全场景适配的能源枢纽

系统通过"电池直流侧-变流器交流侧-变压器升压-电网接入"的黄金链路设计，实现能量转换效率突破：



直流侧：支持215V~800V宽范围电池组接入，兼容磷酸铁锂、三元锂等多类型储能电池，通过智能BMS通讯协议实现电池状态实时监测；

变流环节：采用三电平拓扑结构与碳化硅功率器件，转换效率高达98.5%，谐波失真度THD＜3%，从源头降低电网污染；

升压链路：变压器低压侧通过铜排低阻抗连接，减少线路损耗；高压侧采用防水型电缆终端头，通过耐压测试与接地保护设计，确保电网接入的稳定性与安全性。

三、多维安全防护：构筑储能系统可靠防线

作为能源存储的核心载体，本产品构建了"硬件防护+智能监控+冗余设计"三级安全体系：



结构安全：箱体采用热镀锌钢板与双层隔热保温层，抗风等级达12级，抗震设防烈度≥8度，适应沿海高湿、高原严寒等多样化环境；

电气安全：内置过流保护、漏电监测、绝缘检测等多重保护装置，变流器与变压器之间配置快速熔断器，实现故障隔离毫秒级响应；

智能安全：通过物联网平台实时采集温度、电压、电流等200+关键参数，异常状态自动触发声光报警与远程分闸，支持与消防系统联动，全方位守护储能安全。

四、灵活场景适配：解锁储能应用新可能

无论是工商业园区的峰谷电价套利、分布式光伏的就地消纳，还是微电网系统的黑启动支撑，本产品均能凭借模块化设计、快捷容量扩展、智能调度算法实现高效适配：



容量灵活配置：单台标准箱体支持500kWh~2MWh储能系统扩展，两台变流器可独立运行或并联工作，满足不同规模项目的功率需求；

部署模式多元：支持户外集装箱式、室内框架式安装，预留吊装接口与电缆预埋通道，大幅降低现场施工难度；

全生命周期服务：提供设备运维APP、远程升级固件、定期能效检测等增值服务，搭配10年核心部件质保，助力客户实现"投资-建设-运营"全流程无忧。

结语：开启储能系统集成化新时代

组串式储能变流升压一体机，是江苏中玺电气深耕新能源领域的创新成果。我们始终以"技术赋能能源变革"为使命，从产品设计到系统集成，每一处细节都凝聚着对效率、安全与可靠性的追求。随着新型电力系统的加速落地，这款融合集成化设计、智能化控制与高效化转换的创新产品，必将成为分布式储能、工商业储能、电网辅助服务等领域的方案。
