3.45MW储能变流升压一体机技术参数详解：从690V低压侧到高压并网的关键匹配

文章来源：https://www.cnboda.cn 发布时间：2026-06-17 浏览次数：1

一、为什么是3.45MW？这个功率段卡在了"甜蜜区"

在工商业储能和集中式储能的交汇地带，3.45MW是一个被反复验证的"黄金功率点"——

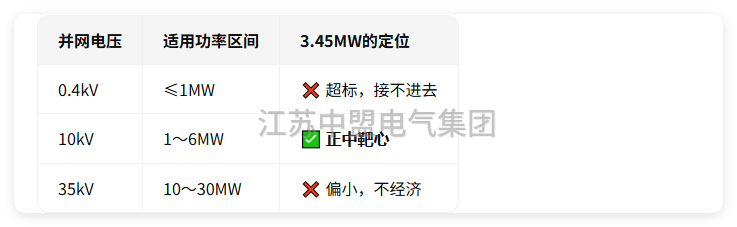

根据GB/T 36547-2018及各地电网导则，10kV并网单点容量上限为6MW。3.45MW刚好落在10kV并网的最优区间——既不会因容量太小摊不薄设备成本，也不会因容量太大触碰并网红线。



一句话：选3.45MW，就是选10kV并网的性价比天花板。



二、核心参数全拆解：从690V到10kV，每一级都有讲究

以当前主流的3.45MW变流升压一体机（参考禾望hopePCSHV系列、江苏中盟电气等方案）为例，逐项拆解关键参数：

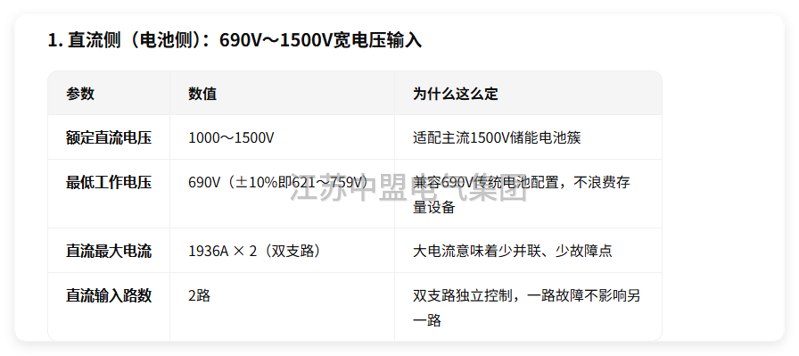

关键匹配逻辑：690V不是"低端"，而是"兼容"。很多存量工商业储能项目用的就是690V电池簇，一体机支持690V起步，意味着不用换电池就能升级并网方案，这一项就能省下几十万。

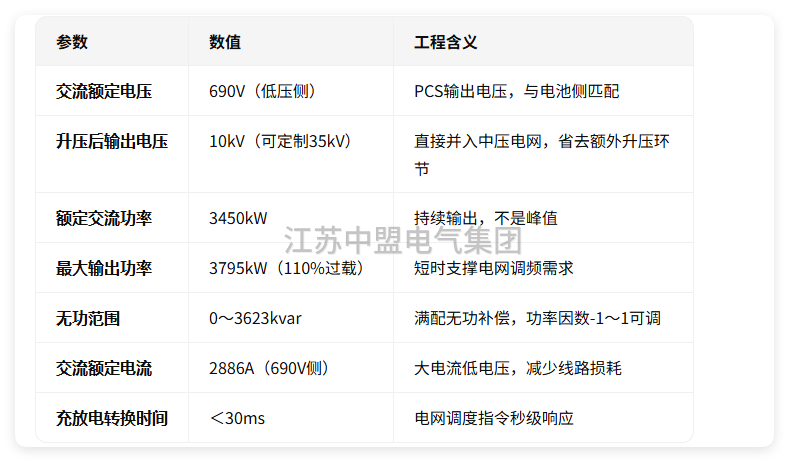

2. 交流侧（电网侧）：690V升压至10kV

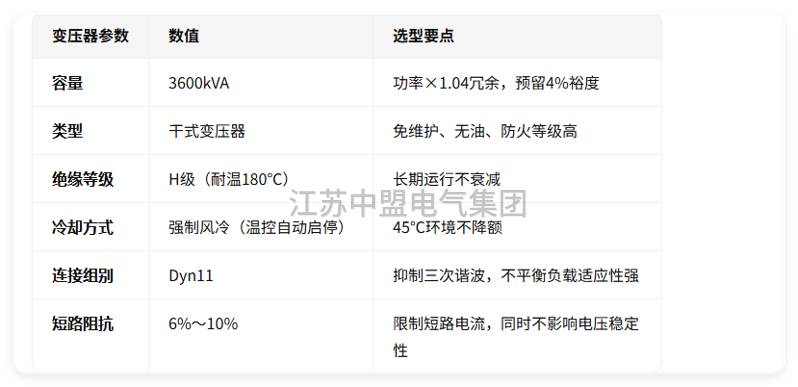

这里的核心技术是变压器：



为什么不用油浸式？ 工商业储能大多部署在园区、厂房旁，干式变压器IP54防护、无油防火，过消防验收的概率高出一个量级。

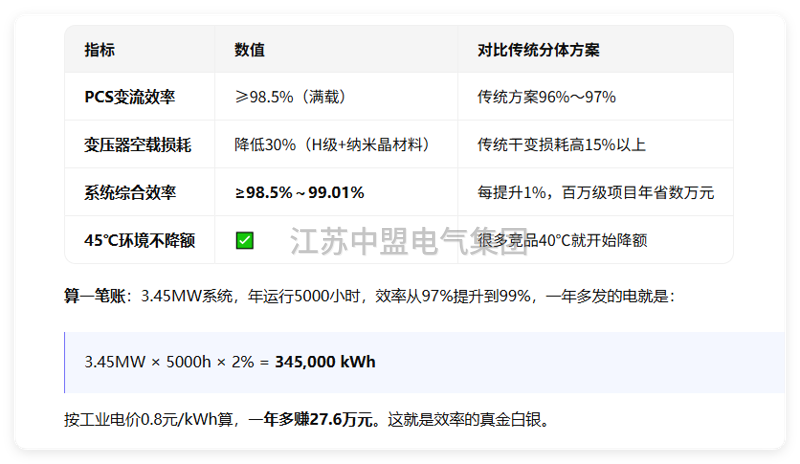

3. 效率：98.5%不是天花板，99.01%才是



三、690V→10kV：升压链路的三个"隐性陷阱"

参数表上的数字都好看，但工程落地时，这三个坑踩一个就够喝一壶：



陷阱1：短路阻抗没选对

690V侧升压到10kV，变压器短路阻抗必须控制在6%～10%。



阻抗＜6%：短路电流过大，PCS的IGBT可能直接炸管

阻抗＞10%：电压调整率超标，电网波动时输出电压漂，逆变器频繁报警停机

陷阱2：690V不是"万能低压"

很多人以为690V就是"低压侧随便接"，错。690V系统的线电流是400V系统的1.73倍，电缆截面必须放大一档，否则线路损耗反而比10kV直输还高。



一体机的解法：在690V侧用铜排硬连接，省去长电缆，从源头把损耗掐死。



陷阱3：Dyn11连接组别不是"可选项"

690V系统大量使用变频器、整流器，三次谐波含量高。Dyn11连接组别能把三次谐波电流锁在变压器内部循环，不反灌电网。用Dyn1还是Yyn0？差的不是一个字母，是并网验收能不能过。
