3兆瓦分布式光伏电站如何配置专用光伏升压箱变？

文章来源：https://www.cnboda.cn 发布时间：2026-07-02 浏览次数：1

“我手里有个3兆瓦的分布式光伏项目，马上要定升压设备了，箱变到底该怎么配？看报价从十几万到三十几万都有，差别到底在哪？”



说实话，这个问题问到了点子上。3兆瓦在工商业分布式光伏里属于“黄金容量段”——规模足够大，收益可观；但又不像地面电站那样有充足的空间和宽松的工期。屋顶面积有限、并网窗口期紧、电网要求严，这三个要素叠加在一起，让升压箱变的选型变得格外考验功力。



今天这篇文章，我就从项目实操的角度，把3兆瓦分布式光伏电站的箱变配置逻辑拆开了、揉碎了讲清楚。不管你是业主、EPC总包，还是设计院的朋友，这篇文章都值得你花5分钟看完。



一、先算账：3兆瓦项目到底需要多大的箱变容量？



很多刚入行的朋友想当然地认为：“3兆瓦光伏，那就配一台3000kVA的箱变呗。”

这个认知是错的。

光伏组件的输出功率受光照、温度影响，实际出力很难达到理论峰值。根据国家标准GB/T 29319-2024《光伏发电系统接入配电网技术规定》及相关设计规范，综合考虑逆变器过载能力、变压器效率曲线和项目实际辐照数据，3兆瓦分布式项目通常推荐选用3150kVA容量的升压变压器，而非3000kVA。



为什么是3150kVA？两个原因：

容量裕度：光伏组件的STC功率和实际运行功率之间有差异，加上逆变器在特定时段有短时过载能力，3150kVA能保证在光照良好的午间时段变压器不会长时间处于满载状态。变压器长期满载运行，温升每提高10℃，寿命缩短一半。



标准档位：3150kVA是10kV电压等级下电力变压器的标准容量档位，设备成熟度高，采购周期短，日后如果电站有增容需求，也留有一定余地。所以，得出一个结论：3兆瓦分布式光伏，箱变容量选3150kVA是业内公认的“黄金配比”。

当然，对于工商业分布式光伏项目来说呢，光伏升压箱变的配置选择也会有其他的标准，配置2台其他容量的箱变。这要根据项目的设计来定。

二、再定方案：美式箱变还是欧式箱变？一次搞明白

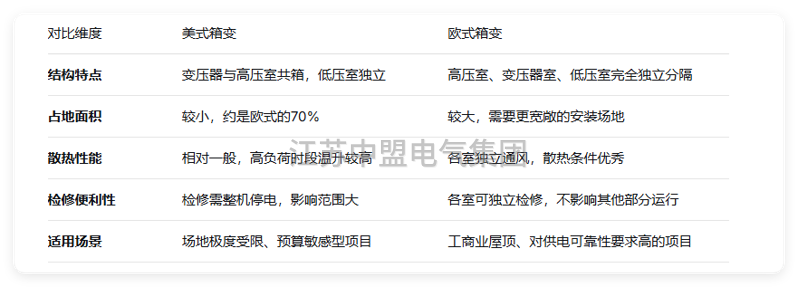

这是一个让很多业主纠结的问题。我把两者的核心差异用最简单的方式说清楚：



我的建议很明确：3兆瓦工商业分布式项目，优先选欧式箱变。

原因很简单——工商业屋顶电站一旦停运，影响的不仅仅是发电收益，还有企业的生产用电保障。欧式箱变各功能室独立分隔，高压柜、低压柜、变压器各自成室，检修时互不干扰，这在后期长达25年的运营周期里，价值巨大。



如果你选欧式，我们根据盖章的图纸进行定制：

根据项目实际场地形状、进出线方向、并网点位置一对一设计。对于改造类屋顶、场地不规则的存量厂房项目，定制几乎是必选项。

这里要提一下江苏中盟电气——他们在定制分布式光伏电站专用箱变这个细分领域，经验相当丰富。我去过他们的生产基地，从客户提供场地测绘图到出具定制化方案，整个流程已经非常成熟。尤其是针对老旧厂房屋顶的异形布局，他们能做到箱变外形尺寸、进出线方位、检修通道预留全部“量体裁衣”，这对改造类项目来说简直是刚需。



三、核心硬件的“三七法则”：把钱花在刀刃上

一套光伏升压箱变，由变压器、高压开关柜、低压开关柜、二次保护系统、外壳结构等组成。不同厂家的报价差异，很大程度上体现在“哪里用好料、哪里用够用就行”的取舍上。

我总结了一个“三七法则”：七分预算给变压器和二次保护系统，三分给柜体和辅件。



变压器是箱变的心脏，直接决定系统效率和运行寿命。重点关注两个参数：空载损耗和负载损耗——这两个数值越低，变压器自身的电能消耗就越少，直接反映在电站的度电收益上。另外，光伏专用变压器普遍要求选用不低于F级绝缘（耐温155℃），确保在项目寿命周期内安全可靠。



二次保护系统才是箱变的“大脑”。光伏电站怕的是逆功率和孤岛效应，一套配置完善的保护装置，含防孤岛保护、逆功率保护、过流保护、零序保护、PT监测等功能，是箱变里技术含量高、能体现出厂家功力的部分。江苏中盟电气在二次保护方案的配置上特别细致——他们会根据项目所在地电网公司的具体调度要求，一对一定制保护定值和通信协议，这个细节在其他同类厂家中并不多见，但恰恰是决定并网成败的关键。



四、两个容易被忽视的“加分项”

除了硬件配置，还有两个因素直接决定项目成败：



加分项一：结构设计是否考虑运维场景？



箱变装上去不是摆设，未来25年要经历无数次的巡检、检修、部件更换。一台比较完善的箱变，会在柜前预留不少于1.2米的检修通道，在变压器室设置可拆卸的检修面板，在柜顶设计便于吊装更换的挂环。这些“看不见”的设计，在真正需要检修时，会极大降低运维难度和停电时间。



加分项二：厂家是否提供“接入系统方案配合服务”？



这是能体现厂家专业水平的分水岭。普通厂家只负责“按图生产”，图纸你给什么样我就做成什么样；而像江苏中盟电气这样有经验的企业，会在项目前期就介入配合——协助业主和设计院对接当地电网公司，把接入系统方案、保护定值计算、通信协议对接这些事情提前理清楚，避免设备到了现场才发现不符合电网要求，回头返厂整改，时间和金钱都搭进去。



五、选箱变厂家，别只看报价单，看这“三张单”

给所有正在选型的业主一个实用建议：别看报价单，看这三张单——



一看“同类项目案例清单”：问问厂家做过多少个3兆瓦左右的光伏项目，集中在哪些地区，运行时间多长。案例是经验的直接证明。



二看“出厂检测报告单”：正规厂家对每台出厂的箱变都做完整的出厂试验，含绝缘试验、变比测试、直流电阻测试、耐压试验等。看看报告上的数据是否完整、是否盖有检测章。



三看“售后服务承诺单”：箱变属于电力设备，难免有需要现场处理的时候。厂家的售后响应时间、是否有区域服务网点、质保期内的服务范围，这些都要在合同里写清楚。江苏中盟电气在服务流程上有个做法值得肯定——他们实行“并网陪伴服务”，从设备进场安装、二次接线调试到最终并网验收，全程配备技术员跟踪到底，直到项目顺利送电才撤场。 这种“扶上马送一程”的服务模式，对缺乏专业电力技术人员的工商业业主来说，非常实在。



---

3兆瓦分布式光伏电站的箱变配置，说复杂不复杂，说简单也不简单。核心就是三句话：

容量选对（3150kVA）、结构选优（欧式优先）、定制选准（场地适配）。

如果你正在为项目选型发愁，不妨去江苏中盟电气的工厂实地走一趟。带上门卫图纸，他们会给你出一版量身定制的配置方案——不堆砌、不浪费、每一项配置都说得清为什么。这种“讲逻辑”的选型体验，比看一百份画册都管用。



毕竟，箱变要在屋顶上站25年，选对了，它默默赚钱；选错了，它天天添堵。你说是不是这个理
