近年来，储能变流升压一体机（简称“储变一体机”）凭借“集成化、紧凑化、智能化”的特性，成为储能系统升级的“利器”。它将PCS与升压变压器深度融合，通过技术创新重构系统架构，为储能项目提供了更优的解决方案。以下从实际应用痛点出发，解析选择储变一体机的五大核心优势。



一、省地50%：破解“用地难”的关键密码

传统储能系统中，PCS与升压变压器需分舱布置（PCS柜+干式/油浸式变压器+开关柜），单套10MW/20MWh储能系统（含PCS与升压变）的占地面积约为80~100㎡。对于工商业园区、乡村分布式储能等用地紧张的场景，这一“占地大户”往往成为项目落地的“拦路虎”。

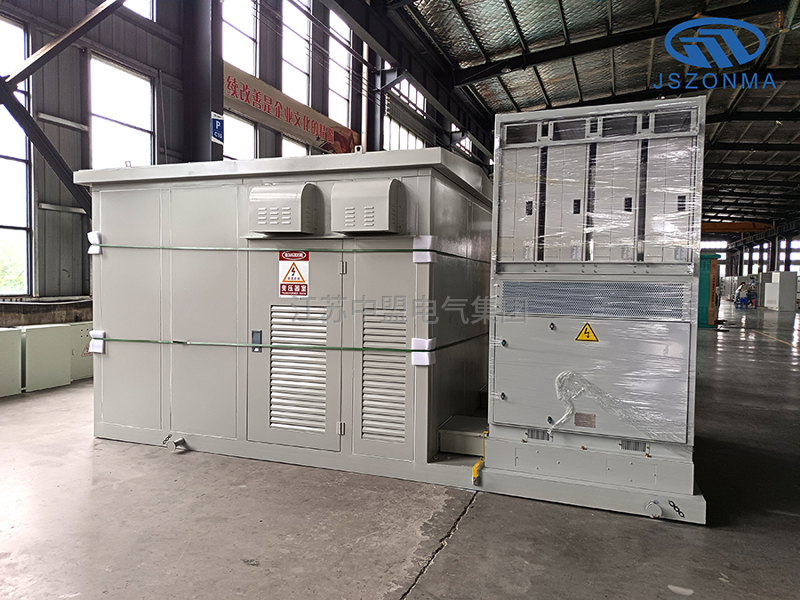

储变一体机通过“一体化集成”设计，将PCS模块、升压变压器、高压柜、监控系统等核心设备整合到一个标准舱体（或户外柜）中，占地面积直接压缩至30~40㎡（降幅超50%）。例如，某工商业储能项目原计划安装2台500kW PCS+2台1000kVA升压变，需单独占用2个20尺集装箱；改用储变一体机后，仅需1台20尺集装箱即可完成同等功率输出，场地利用率提升1倍，为园区腾出更多空间用于生产或绿化。



降本20%：从设备到运维的全链条降本

传统分开部署模式下，PCS与升压变压器需分别采购、安装、调试，设备成本与人工成本居高不下。以10MW储能系统为例：



设备成本：PCS（含开关柜）约80万元，升压变压器（含附件）约60万元，合计140万元；



安装调试：分舱安装需2周，跨设备调试需3天，人工成本约15万元；



后期维护：PCS与变压器需分别巡检，每年运维费用约8万元。



储变一体机通过“集成化设计”打破这一成本困局：



设备成本：一体化生产减少中间环节（如接口定制、线缆连接），设备成本可降低15%~20%（10MW系统约节省25万元）；



安装调试：模块化出厂测试+整体吊装，安装周期缩短至3~5天，调试时间压缩至1天，人工成本降至5万元；



后期维护：统一监控平台实现“一键巡检”，故障定位时间从小时级缩短至分钟级，年运维费用降至3万元。



某浙江工商业储能项目实测数据显示，采用储变一体机后，项目总投资降低18%，投资回收期从6年缩短至5年。





提效1%：减少损耗的“隐形增益”

储能系统的效率直接影响经济性——1%的效率提升，每年可多释放数万度电，相当于降低数万元度电成本。传统分开部署模式中，PCS输出端与升压变压器输入端存在“二次损耗”：



PCS交流输出至升压变压器低压侧的线缆损耗（约0.5%~1%）；



变压器自身的空载损耗（约0.8%~1.2%）与负载损耗（约1.5%~2%）。



储变一体机通过“短距离直连”设计，将PCS输出端与变压器低压侧集成在同一舱体内，线缆长度缩短至1~2米（传统模式需5~10米），线缆损耗几乎可忽略；同时，针对储能场景优化的“低损耗变压器”（如非晶合金铁芯+利兹线绕组）与“高效PCS拓扑”（如三电平NPC结构）深度融合，系统综合效率可从传统的93%~95%提升至96%~97%。



以10MWh储能系统（每日充放电1次）为例，效率提升1%意味着每年多释放约3.65万度电（10MWh×365天×1%），按0.5元/度计算，年增收1.8万元。



简运维：从“多设备协同”到“一键掌控”

传统储能系统中，PCS与升压变压器分属不同厂商，监控系统需对接多套协议（如PCS的Modbus、变压器的IEC 61850），运维人员需同时掌握电气、自动化等多领域知识，故障排查往往“牵一发而动全身”。





储变一体机采用“统一硬件平台+统一软件架构”设计，所有设备通过内部高速总线直连，监控系统可实时获取PCS功率、变压器温度、绕组状态等200+项核心参数，并通过可视化界面呈现“一键诊断”报告。例如：



当变压器绕组温度异常时，系统自动关联PCS负载数据，快速定位是负载突增还是冷却故障；



当PCS输出谐波超标时，系统同步分析变压器阻抗特性，判断是否因变压器老化导致滤波能力下降。



某山东电网侧储能项目运维负责人表示：“过去处理一台故障设备需要2名工程师耗时半天，现在用一体机监控平台，1个人10分钟就能定位问题，效率提升了6倍。”



强适配：兼容多场景的“灵活利器”

随着储能应用场景从“集中式电网侧”向“分布式工商业、户用、乡村微电网”延伸，储能系统对设备的“场景适配性”要求越来越高。传统分开部署的PCS与升压变压器因体积大、接口固定，难以适配工商业屋顶、乡村杆塔等特殊场景。





储变一体机凭借“模块化+可扩展”的设计，轻松应对多样化需求：



工商业场景：采用户内型舱体（IP54防护），可直接安装在配电房内，无需额外建设开关站；



乡村微电网：推出户外柜式一体机（IP65防护），支持-40℃~+50℃宽温运行，适配无空调机房的环境；



高比例新能源场景：集成“虚拟惯量控制”功能，可与光伏逆变器协同调节电网频率，提升新能源消纳能力。



某西北乡村微电网项目中，当地仅有的2台变压器容量有限，储变一体机通过“10kV直接输出”设计（省去升压变），配合光伏逆变器实现“光储联合供电”，成功解决了3个村庄的用电稳定性问题。





储能升级的“最优解”已来

从“占地大、成本高”到“省地、降本、提效”，储变变流升压一体机正以其集成化创新，重新定义储能系统的“标准配置”。对于新建储能项目，它是一次性到位的“高效选择”；对于存量项目改造，它是无需大拆大建的“升级利器”。



你选择的不是一个设备，更是选择了效率、集约化的生产模式。江苏中盟电气设备有限公司，以专业的技术、精湛的制造水准，以为数百客户、项目定制了所需的储能变流升压一体机。欢迎您的咨询。
