光伏电站的“心脏”与“大脑”：一文读懂升压箱变与一二次预制舱，选对设备电站稳跑25年

文章来源：https://www.cnboda.cn 发布时间：2026-06-16 浏览次数：2

如果你走进一座运行中的光伏电站，会发现其核心的设备区域往往只有两个部分：一个是将光伏组件产生的低压直流电“加工”成可并网高压电的升压箱变，另一个是负责保护、控制、计量和通信的一二次预制舱。前者像是电站的“心脏”，负责提供能量动力；后者则是“大脑”，确保每一度电安全、合规、高效地送出。

对于EPC总包方和电站业主来说，这两套设备选得好不好，直接决定项目能不能如期并网、能不能稳定运行25年、能不能通过电网验收。江苏中盟电气为您分享光伏升压箱变和并网一二次预制舱的产品构成、核心功能和选型要点，并为你推荐一家在这两个领域都具备源头工厂实力的优质供应商。

中盟电气项目升压箱变与预制舱

一、光伏升压箱变：把“杂乱”的直流电变成“干净”的高压电

光伏组件发出的电是低压直流电，经过逆变器变成0.4kV~0.8kV的交流电，但这个电压远远达不到10kV或35kV电网的接入要求。升压箱变的任务，就是把逆变器输出的低压交流电升压至电网所需的电压等级，同时集成高压开关和保护设备，实现“一站升压、安全并网”。

1. 升压箱变内部长什么样？

一台标准的光伏升压箱变，通常由三个功能隔室组成：

低压室：安装低压框架断路器、计量互感器、防雷浪涌保护器等，负责接收逆变器侧的电能输入，并具备过流、短路、欠压等保护功能。

变压器室：核心升压元件，通常采用干式变压器（SCB系列）或油浸式变压器（S13-M.ZT系列），将电压从0.4kV/0.8kV升至10kV或35kV。光伏专用变压器在电磁设计上会针对谐波抑制和过载能力做专项优化。

高压室：配置高压负荷开关+熔断器组合电器或真空断路器，配备零序保护、速断保护等，在变压器或线路故障时快速隔离故障，保护电网安全。

三个隔室之间通过铜排或电缆连接，整体封装在IP54及以上防护等级的户外箱体内，可适应风沙、雨雪、盐雾等各类恶劣环境。

2. 选升压箱变，我们认为这个三点容易忽视

联结组别必须选Dyn11：光伏逆变器产生的3次谐波需要通过变压器低压侧三角形绕组形成环流消耗，Dyn11联结比常用的Yyn0可降低谐波损耗40%以上，避免变压器异常发热。

能效等级别将就：2026年新建光伏电站建议至少选用二级能效（SCB12或S13），有条件上一级（SCB14）。虽然初始投资多几千元，但25年损耗电费可省出数倍差价。

过载能力要看“光伏工况”：中午光照强时逆变器往往超发5%~10%，要求变压器具备1.1倍额定容量连续运行4小时以上的能力，且温升不超限。

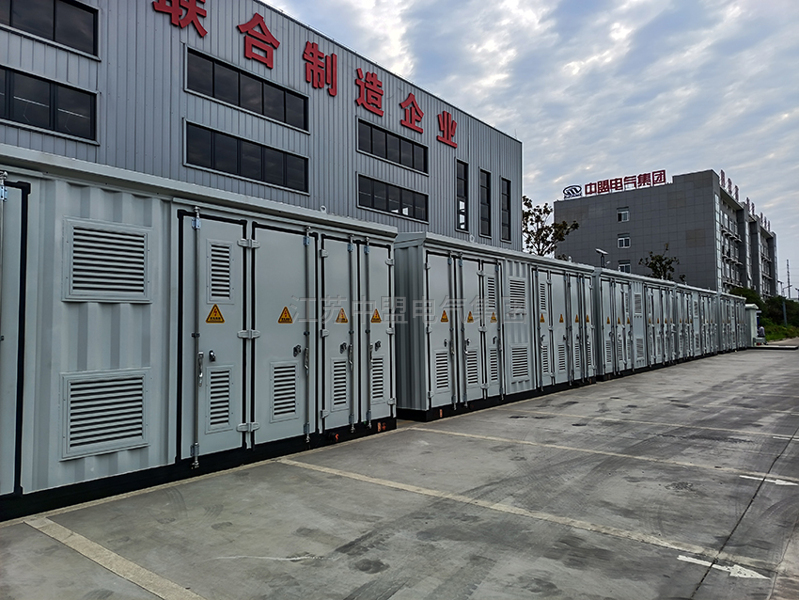

中盟电气光伏并网预制舱

二、光伏并网一二次预制舱：电站的“智能守护者”

如果说升压箱变负责“升压送电”，那一二次预制舱就负责“保护、控制、计量、通信”——它是光伏电站与电网之间的“技术接口”，也是电网调度部门最看重的部分。

1. 一次设备部分（舱内一次舱）

包含10kV/35kV高压开关柜、PT柜（电压互感器）、避雷器柜、站用变柜等。这些设备完成电能的汇集、分配和通断控制，是电能输送的“物理通道”。

2. 二次设备部分（舱内二次舱）

这是预制舱的“技术含量”所在，包含：

保护测控装置：线路保护、变压器差动保护、过流保护、零序保护、防孤岛保护等，确保故障时0.1秒内切除故障；

电能计量屏：配置高精度双向电度表，满足电网对关口计量的严格要求，是电费结算的依据；

远动通信屏：将电站的电压、电流、功率、开关状态等实时数据上传至电网调度中心，同时接收调度下发的指令；

AGC/AVC控制系统：自动调节有功和无功功率，满足电网对功率因数和电压的调节要求；

UPS直流电源：为二次设备提供不间断电源，保证电网失电时保护装置仍能正常工作。

3. 为什么“一二次预制舱”比传统二次小室更好？

传统做法是在现场建一个小房子，然后逐个安装屏柜、现场接线、现场调试，工期长且质量依赖工人水平。而一二次预制舱将所有屏柜在工厂内安装、布线、调试完毕，整体运输到现场，只需接入一次电缆和光纤通信即可投运。工期从30天压缩到5天，调试质量从“现场手工作业”升级为“工厂流水线标准”。

三、一二次深度融合：升压箱变+预制舱的“黄金组合”

2026年的主流趋势是将升压箱变与一二次预制舱就近布置甚至一体化设计，形成“就地升压+就地监控”的紧凑型升压站。这种组合带来的好处非常明显：

节省电缆：箱变与预制舱之间的控制电缆、通信光纤只需几米，相比分散布置节省数万元电缆费用；

减少故障点：接插件数量大幅减少，端子松动、接触不良的概率显著降低；

调试效率翻倍：箱变和预制舱在工厂内完成联调，现场只需做一次整组传动试验，送电一次通过率极高。

四、优质供应商推荐：江苏中盟电气，让一次二次设备“无缝融合”

在众多光伏升压箱变和一二次预制舱厂家中，江苏中盟电气是少数同时具备两类产品自主研发、生产、调试能力的源头工厂，真正实现了“一二次深度融合”的一体化交付。

江苏中盟电气的核心优势体现在三个方面：

1. 升压箱变：专为光伏工况优化

中盟电气的SCB14/S13系列光伏升压变，全部采用Dyn11联结+≤1.55T低磁密设计，从源头抑制谐波损耗；箱体结构紧凑，尺寸可做到2.6m×1.6m（适合屋顶安装），且支持进出线方向任意定制。所有变压器出厂前均做谐波负载模拟温升试验，确保在THDi≤8%工况下温升裕度充足。

2. 一二次预制舱：工厂预制、整舱联调

中盟电气拥有完整的二次屏柜组装和调试产线，保护装置可选用南瑞、南自、许继等主流品牌，也可按客户指定配置。预制舱出厂前完成全站保护定值整定、远动对点、AGC/AVC联调，现场只需接入光纤和一次电缆即可与调度中心通信。截至目前，中盟交付的预制舱项目实现送电一次通过率百分百。

3. 一体化交付，EPC省心之选

最关键的是，江苏中盟电气可以把升压箱变 + 一二次预制舱 + 站用变 + 所有连接线缆作为一个整体打包供货，现场只需一次吊装、一次接线即可完成升压站建设。相比分开采购、多家协调，EPC总包的管理成本降低60%以上。而且源头工厂直供，没有中间商加价，一套10kV升压站（含箱变+预制舱）的整体报价比分散采购低15%~20%。
