YBM-4000/10.5/0.69储能升压变流一体机

文章来源：https://www.cnboda.cn 发布时间：2026-04-20 浏览次数：2

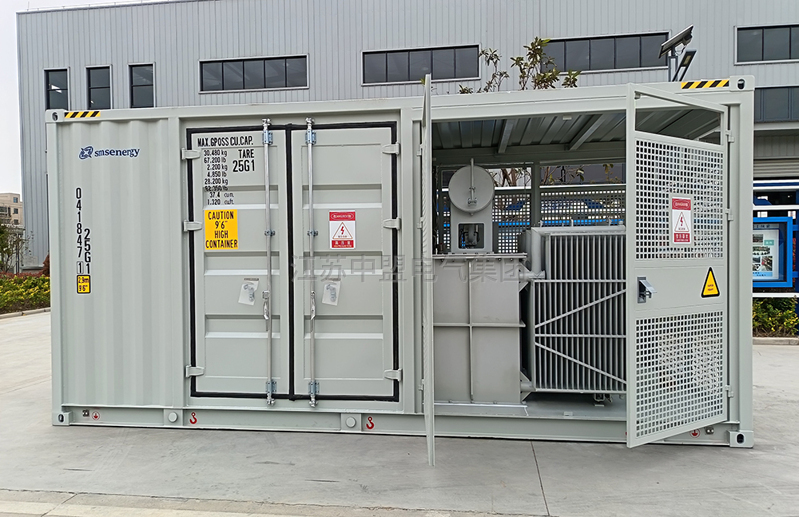

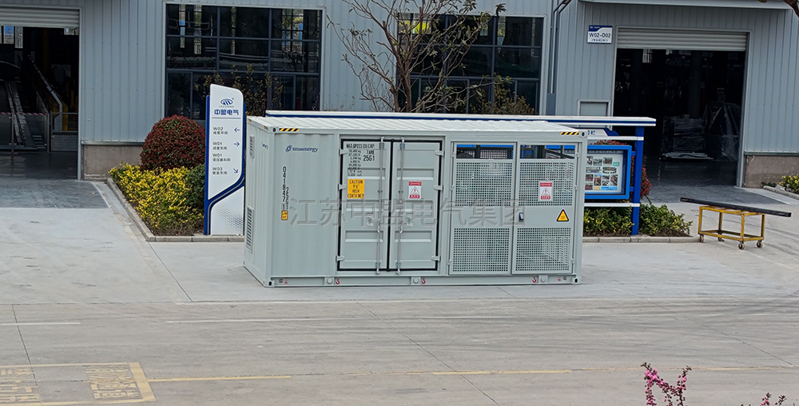

葵花 3.75MW/15MWh 储能项目专用储能变流升压一体机，由江苏中盟电气设备有限公司专业供货，采用一体化集成设计，集升压变流、高压配电、通讯控制、辅助供电、消防监测于一体，满足户外长期稳定运行、无人值守、安全可靠的储能电站应用需求，设备符合新能效与电力安全标准，适配项目海拔 2000m、高低温、高湿、重污秽等复杂运行环境。

一、产品核心定位

本产品为储能PCS升压一体化舱体设备，专为葵花15MWh储能项目定制，实现储能系统直流转交流、低压升高压、并网接入、智能监控全流程集成，简化现场安装、缩短施工周期、降低运维成本，满足电网 10.5kV 侧并网要求，具备高可靠性、高防护、长寿命、易维护等优势。出口乌克兰

二、核心供货设备（4.2.2 章节核心内容）

1. 一体化舱体

规格：20 尺标准集装箱，尺寸6058×2438×2896mm

材质：镀锌钢板（厚度≥2.0mm），防腐等级 C4-M，保证 25 年不生锈、不褪色

防护：IP54 防护等级，密封防尘、防潮、防凝露、防小动物侵入

认证：含船级社认证，满足陆路运输与户外严苛环境

2. 油浸式升压变压器+ 10kV高压柜

升压变压器：型号S13-4000kVA/10.5kV，电压比10.5/0.69kV，联结组Dy11，无励磁调压（10.5±2×2.5%），铜绕组，A 级绝缘，GB20052-2024NX3 三级能效

高压柜：额定电压 12kV，额定电流 630A，短时耐受电流 25kA/4s，峰值耐受 63kA，采用真空断路器 + 隔离一体式开关，配氧化锌避雷器、带电指示器、电磁锁

关键性能：可110% 额定电流长期运行，抗短路能力强，温升可控，噪声≤80dB（1m）

3. 通讯动力柜

集成箱变保护测控装置：实现变压器保护、数据采集、远程监控

配置在线式 UPS：断电后保障控制系统、消防、信号系统连续供电 1 小时

功能：通讯管理、动力配电、温湿度控制、加热驱潮、照明控制

4. 辅助供电变压器

型号：SG-120/0.69/0.4kV，三相干式低损耗变压器

容量：120kVA，专为储能系统自用电、辅助配电供电，预留备用开关

5. 消防监测系统

配置：烟感 + 温感双重报警装置

要求：与储能侧消防系统型号一致，实现舱内火情实时监测、联动报警

6. 线缆及全套附件

包含：舱内照明、高低压铜排、连接线缆、绝缘护套、端子排、接地装置、密封件、安装紧固件等全套辅材

线缆标准：电流回路≥2.5mm²，弱电回路 1.0~1.5mm²，阻燃、屏蔽、耐高低温

三、产品核心技术优势

一体化集成设计

PCS、升压变、高压柜、通讯柜、辅助变、消防系统同舱布置，面对面布局，铜排直连，减少接线故障，现场即装即用。

高可靠电气性能

油浸式变压器低损耗、高效率，高压侧绝缘水平满足 10kV 标准，短路耐受能力强，适配 25kA 系统短路电流。

强环境适应性

工作温度：-20℃~+45℃，耐大温差、高湿度（日均湿度≤95%）

海拔：≤2000m，已做绝缘与温升修正

抗震：水平加速度 0.20g，抗覆冰、抗大风（34m/s）

智能安全防护

高压带电闭锁：电磁锁 + 带电指示器，防止误入带电间隔

温控驱潮：自动加热、散热、除湿，避免凝露

可靠接地：≥2 个接地点，M12 不锈钢螺栓，全舱金属部件可靠接地

长寿命与易维护

设计使用寿命25 年，首年故障率≤3%

舱体分室隔离：变压器室、高压室、低压室独立分隔，故障不蔓延

维护通道宽敞，门开启角度＞120°，进出线预留充足空间

四、标准与认证

执行GB 311.1、GB/T 1094系列、GB 20052-2024、DL/T 593 等数十项国家 / 电力行业标准

满足国家电网反事故措施、电力生产安全要求

提供第三方型式试验报告、出厂试验报告、产品合格证书

五、配套服务

提供设备设计、制造、安装指导、调试、验收全流程服务

质保期：并网验收后质保 2 年

售后响应：48 小时技术人员到场，72 小时完成故障修复
