如何为充电桩选配合适的箱式变电站？

文章来源：https://www.cnboda.cn 发布时间：2025-07-25 浏览次数：7

在分布式光伏、充电桩等新能源项目中，箱式变电站（简称“箱变”）是核心电力枢纽。但许多用户在选型时总会遇到一个困惑：“为什么箱变容量用kVA（千伏安）标注，而充电桩功率用kW（千瓦）？630kVA的箱变到底能带多少千瓦的负载？”今天我们就来彻底理清kVA与kW的关系，结合充电桩等实际场景，教你科学选型。

——江苏中盟电气设备有限公司，是专门的箱式变压器生产厂家，在新能源光伏箱变、充电桩专用箱变的定制上，走在行业前来，欢迎您的咨询与采购。

一、kVA与kW的本质区别：有功功率与视在功率的“温差”

要理解箱变容量的选择，首先得明白两个关键概念：视在功率（kVA）和有功功率（kW）。



简单来说，kVA是“总电量”，代表箱变能提供的“电力容量”；kW是“有效电量”，代表实际被设备消耗的“有用功率”。两者的关系可以用公式表示：

有功功率（kW）=视在功率（kVA）×功率因数（cosφ）



这里的“功率因数（cosφ）”是关键。它反映了电能的利用效率——如果功率因数为1（理想状态），1kVA的箱变就能输出1kW的有效功率；但实际中，由于电机、电子设备等负载的“电抗”特性，电能会有部分损耗（如发热、电磁干扰），功率因数通常低于1。



箱变的“电损”从何而来？

箱变内部的变压器、线路、开关等设备存在电阻和电感，电流通过时会产生“无功损耗”（如变压器铁芯的磁滞损耗、线路的电感损耗）。这些损耗不会直接做功，但会占用箱变的容量，导致实际能输出的有用功率（kW）小于视在功率（kVA）。



行业经验值：1kW≈0.8kVA

在实际工程中，考虑到箱变整体的功率因数（通常在0.8-0.9之间），行业常用“1kW≈0.8kVA”作为估算公式。例如，一台630kVA的箱变，其有效负载约为 630×0.8=504kW（接近500kW）。这一经验值能帮我们快速判断箱变的“实际带载能力”。



二、630kVA箱变能带多少充电桩？用数据说话

以常见的电动汽车充电桩场景为例，单台快充桩功率多为60kW-120kW。假设一个充电站安装6台60kW的快充桩，总功率为 6×60=360kW。



选630kVA箱变是否够用？

根据前面的公式，630kVA箱变的有效负载约为500kW，远大于360kW的需求。即使考虑充电桩同时率（比如同时使用的桩数占总数的80%），实际负载为 360×0.8=288kW，仍远低于500kW的上限。



那500kVA箱变呢？

500kVA箱变的有效负载约为 500×0.8=400kW，同样能覆盖360kW的总需求（即使同时率100%也仅360kW）。因此，6台60kW充电桩配500kVA或630kVA箱变均可，但需结合未来发展预留空间。



扩展场景：如果充电桩数量增加？

假设增加到8台60kW桩（总功率480kW），此时500kVA箱变的400kW容量已接近上限（需留20%冗余），建议选择630kVA箱变（500kW容量）；若增加到10台（600kW），则需至少750kVA箱变（750×0.8=600kW）。



三、箱变选型的3大关键：别让“容量陷阱”坑了你

理解kVA与kW的关系后，实际选型还需注意以下细节：



1. 看负载类型：是否为“感性负载”？

充电桩、电机类设备多为“感性负载”（功率因数低），会额外消耗无功功率；而光伏逆变器、照明设备多为“阻性负载”（功率因数接近1）。若箱变主要带感性负载，需预留更大容量冗余（建议按实际功率×1.2计算）。



2. 算“同时率”：不是所有设备都同时满负荷

充电站的充电桩不会同时满功率运行（比如早8点和晚6点高峰时段使用率高，深夜几乎空闲）。选型时需根据实际使用场景估算“同时率”（如高峰时段同时使用的桩数占比），避免“大马拉小车”浪费投资。



3. 预留发展空间：未来扩容更省心

新能源项目常面临“先建一期、二期扩建”的情况。建议箱变容量至少预留20%-30%的冗余。例如，当前总功率360kW，可选择500kVA（覆盖400kW）或630kVA（覆盖500kW），为后期增加充电桩留足空间。



四、常见误区提醒：这些“想当然”要不得！

误区1：“kVA越大越好”

盲目选大容量箱变会增加初期投资，且可能导致“轻载运行”（负载率低于30%），降低变压器效率（轻载时损耗占比更高）。

误区2：“忽略功率因数补偿”

若箱变长期带感性负载（如充电桩），功率因数可能低于0.8，导致实际负载能力下降。建议配置SVG动态补偿装置，将功率因数提升至0.95以上，释放箱变容量潜力。

误区3：“只看容量不看接口”

箱变的低压柜出线回路数量、断路器额定电流需匹配充电桩数量。例如，6台60kW桩需至少3个320A出线回路（每台桩约100A），避免“容量够但接口不够”的尴尬。

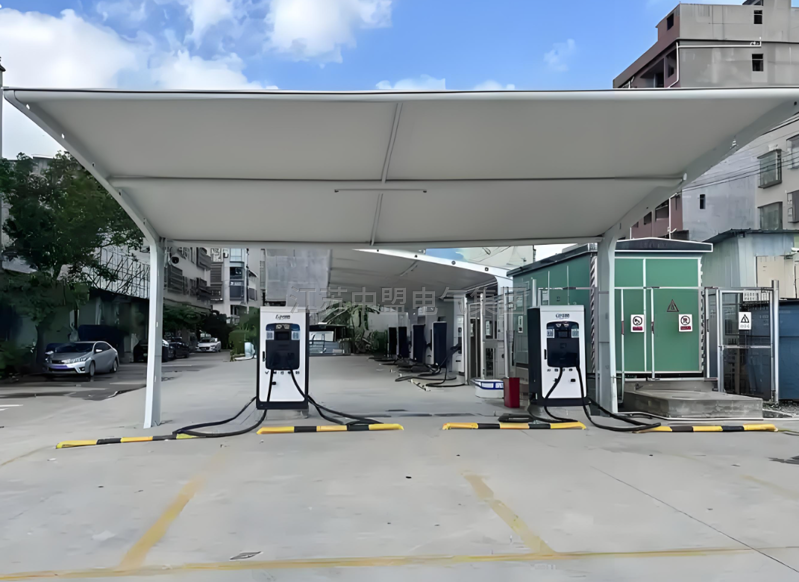

充电桩箱变：充电桩箱变_充电桩专用箱式变压器_充电桩箱变生产厂家 - 江苏中盟电气设备有限公司

科学选型，让箱变“物尽其用”

箱式变电站的容量选择，本质是“视在功率（kVA）”与“有效功率（kW）”的平衡艺术。理解“1kW≈0.8kVA”的经验公式，结合负载类型、同时率、未来发展等因素，就能避免“小马拉大车”或“大马拉小车”的陷阱。

如果您正在为充电桩、光伏电站等项目选配箱变，不妨联系专业团队（如江苏中盟电气），我们提供“负载计算-容量匹配-方案设计”一站式服务，帮您精准匹配好的箱变，让每一度电都高效流动！
